200 ～ 4000A ナイフ スイッチが大電流電源絶縁に重要な選択肢である理由

抽象的な：信頼性の高い絶縁は、産業用配電、エネルギー貯蔵、太陽光発電システム、発電機設置、およびその他の大電流電気アプリケーションにおいて不可欠です。の200-4000A ナイフスイッチからソウティアは、低電圧電力システムに信頼性の高いスイッチングと目に見える断線絶縁を提供するように設計されています。このタイプのナイフ スイッチは、堅牢な構造、さまざまな電流定格に対応したブレード構成、錫メッキの導電性コンポーネント、GB/T 14048.3 および IEC/EN 60947-3 への準拠を備えており、メンテナンスを簡素化し、操作の安全性を向上させながら、厳しい電気絶縁要件をサポートできます。

目次

• 200-4000A ナイフ スイッチとは何ですか?
• 大電流絶縁が重要なのはなぜですか?
• 200-4000A ナイフ スイッチの主な機能は何ですか?
• 主な仕様と構成は何ですか?
• 200-4000A ナイフ スイッチはどこで使用できますか?
• 適切なナイフ スイッチを選択するにはどうすればよいですか?
• 設置とメンテナンスの信頼性を向上させるにはどうすればよいでしょうか?
• よくある質問
• 結論

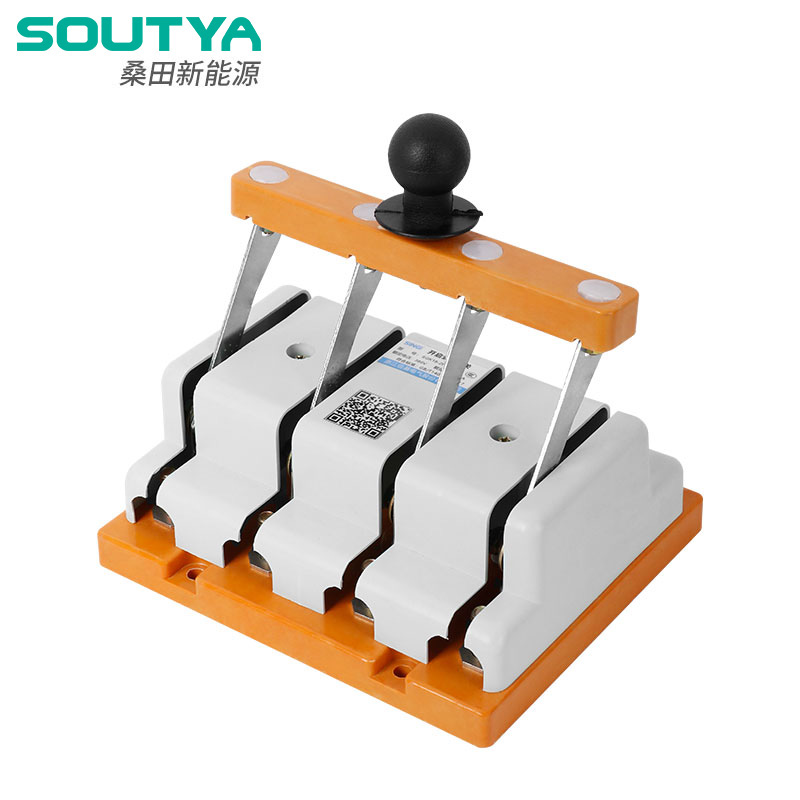

200-4000A ナイフ スイッチとは何ですか?

A 200-4000A ナイフスイッチは、低電圧配電システム向けの大電流スイッチングおよび絶縁デバイスです。主に頻繁な操作を目的として設計された従来の制御スイッチとは異なり、ナイフ スイッチは、開いたときに導電性コンポーネント間に明確な物理的分離を提供します。この目に見える絶縁は、電気検査、整備、メンテナンス、ロックアウト/タグアウト手順の際に特に役立ちます。

ソウティア が提供する SYK18 シリーズは大電流アプリケーションをカバーしており、配電ボックス、制御パネル、主断路位置、エネルギー貯蔵システム、太陽光発電装置、バスセクション、および発電機関連設備で使用するために設計されています。メーカーが公開した仕様では、GB/T 14048.3 および IEC/EN 60947-3 が該当する規格として特定されています。

調達チームにとって、この製品の重要な価値は、単にその高い電流定格ではありません。このスイッチは、通電機能と、簡単な機械構造および目に見える断線絶縁を組み合わせており、保守担当者が明確に識別できる絶縁点を必要とする用途に適しています。

大電流絶縁が重要なのはなぜですか?

電気システムが大型化するにつれて、不適切な絶縁手順による影響もより深刻になります。産業施設、バッテリーエネルギー貯蔵システム、太陽光発電設備、発電機システムには、かなりの動作電流が必要となる場合があります。適切に選択された隔離デバイスは、メンテナンス作業を開始する前に制御された分離ポイントを確立するのに役立ちます。

高電流ナイフ スイッチには、いくつかの実際的な利点があります。

• 明確な分離:物理的なブレードの位置により、開いた状態が簡単に認識できます。
• メンテナンスサポート：専用の切断ポイントにより、計画されたサービス手順が簡素化されます。
• 大電流対応:設置の現在の要件に応じてモデルを選択できます。
• 機械的な単純さ:基本的な動作メカニズムにより、複雑な電子制御システムへの依存を軽減できます。
• システム統合:ナイフ スイッチは、配電キャビネット、バスバー システム、ESS 機器、発電機アプリケーションに組み込むことができます。

たとえば、Soutya 氏は、0.4 kV エネルギー貯蔵キャビネットでのアプリケーションについて説明しています。このアプリケーションでは、メイン ブレーカーの後にスイッチを設置して、PCS のシャットダウン後に目に見える絶縁ギャップを作成できます。

200-4000A ナイフ スイッチの主な機能は何ですか?

大電流ナイフ スイッチの性能は、公称アンペア数以上のものに依存します。接点の構造、圧力、導電性材料、機械的構成、設置条件はすべて長期信頼性に影響します。

1. 異なるブレード構成

ソウティア の製品情報によると、200A および 400A バージョンはシングルブレードを使用し、600A、1000A、および 1500A バージョンはデュアルブレードを使用します。この構成により、導電性構造をさまざまな電流レベルや機械的要件に適合させることができます。

2.接触圧の強化

ブレードの両側には板バネが取り付けられており、接触圧力を維持します。接触不良により抵抗が増加し、発熱し、電気的信頼性が低下する可能性があるため、安定した接触圧力が重要です。

3. 錫メッキの導電性コンポーネント

ブレード、接続プレート、コンタクトは錫メッキされています。この表面処理は、表面保護とワイヤ接続の接触性能を向上させることを目的としており、特に要求の厳しい電気環境に関連します。

4. 目に見える遮断の隔離

ナイフスイッチの最も実際的な利点の 1 つは、導電パスが分離されていることを視覚的に確認できることです。この機能は、保守担当者が隔離を明確に物理的に示す必要がある場合に特に役立ちます。

5. 大電流設計の柔軟性

大規模な設置の場合、電流定格は数千アンペアに及ぶ可能性があります。これにより、この製品カテゴリは、大容量バスバー システム、大型エネルギー貯蔵装置、公共インフラ、発電機アプリケーションに関連するものになります。

主な仕様と構成は何ですか?

を評価するとき、200-4000A ナイフスイッチ, 購入者は、最大電流数のみに基づいてモデルを選択するのではなく、電気定格、ブレードの配置、使用目的、設置位置、および該当する規格を比較する必要があります。

公開されている製品ページには、最大 4000A までの各定格のすべての詳細な電気パラメータが記載されていないため、購入者は、製造注文を行う前に、必要な電流、電圧、極配置、設置方法、用途に関する正確な技術データシートを要求する必要があります。

200-4000A ナイフ スイッチはどこで使用できますか?

このタイプのスイッチは電流範囲が広いため、複数の大電流電気用途に適しています。 Soutya 氏は、いくつかの代表的なシナリオを具体的に挙げています。

産業用エネルギー貯蔵システム

産業用 ESS キャビネットでは、ナイフ スイッチがメイン ブレーカーの後の目に見える遮断点として機能します。これにより、技術者はメンテナンス中に明確に識別可能な分離ポイントを確立できます。

低電圧バスセクションの絶縁

2000A、2500A、3150A などの大電流バージョンは、バスタイ絶縁アプリケーションに使用できます。 Soutya 氏は、これらの構成は機械的絶縁が重要な低電圧バスセクションのアプリケーションに適していると説明しています。

PV結合器の用途

カスタマイズされた構成は、太陽光発電システムの DC 絶縁に使用できます。ただし、PV 環境で使用する場合、スイッチはシステム電圧、DC スイッチング要件、アーク特性、適用される規格に合わせて特別に選択する必要があります。

発電機とユーティリティの絶縁

ナイフ スイッチは、発電機アプリケーションの自動転送スイッチ装置の上流に配置することもできます。物理的な分離ポイントは、メンテナンス作業中の意図しないバックフィードを防ぐのに役立ちます。 Soutya 氏は、発電機システムの 3150A 構成を 1 つの応用例として挙げています。

適切なナイフ スイッチを選択するにはどうすればよいですか?

エンジニアリング チームと購買チームにとって、正しいモデルを選択するにはシステム レベルの評価が必要です。次の要素を考慮してください。

1. 定格電流:連続動作電流と必要な設計マージンを決定します。
2. ACまたはDCアプリケーション:選択した構成が、意図した電流タイプと電圧に特に適しているかどうかを確認します。
3. 定格電圧:実際のシステム電圧との互換性を確認してください。
4. 短絡耐性要件:予想される故障電流と必要な耐久時間を評価します。
5. ブレード構成:シングルブレードまたはデュアルブレードのどちらの配置が適切であるかを確認します。
6. 設置寸法:キャビネットのスペース、バスバーの配置、端子、操作アクセスを確認してください。
7. 操作方法：ハンドルの位置、前面操作、インターロック、ロックアウト/タグアウトの要件を考慮してください。
8. 規格と認証:目的地の市場およびプロジェクトで要求される基準への準拠を確認します。

ナイフスイッチとサーキットブレーカーを区別することも重要です。ナイフ スイッチは主にスイッチングおよび絶縁機能のために選択されるものであり、自動的に過電流または短絡保護の代替として考慮されるべきではありません。システム設計者は、適切な上流および下流の保護装置と調整する必要があります。

設置とメンテナンスの信頼性を向上させるにはどうすればよいでしょうか?

たとえ堅牢なナイフ スイッチであっても、取り付けが間違っていたり、メンテナンスが不十分であったりすると、性能が低下する可能性があります。電気技術者およびメンテナンス チームは、製造元の設置手順および該当する電気安全規制に従う必要があります。

• スイッチの定格が実際のシステム要件と一致していることを確認してください。
• すべての接続がメーカーの指定要件に従って適切に締められていることを確認してください。
• 接触面の汚れ、酸化、過熱、異常な摩耗がないか定期的に検査してください。
• 操作機構が過度の抵抗なくスムーズに動くことを確認してください。
• 適切なクリアランスを維持し、通電中のコンポーネントとの偶発的な接触を防ぎます。
• メンテナンス中は、適切なロックアウト/タグアウト手順を使用してください。
• 指定された電気定格または使用条件を超えてスイッチを操作しないでください。

重要な設備の場合、定期検査を現場の予防保守プログラムに組み込む必要があります。異常な温度上昇、変色、絶縁の損傷、接続の緩み、または機械的変形があれば、有資格者が調査する必要があります。

よくある質問

200-4000A ナイフ スイッチにはどのような電流定格がありますか?

この製品シリーズは、200 ～ 4000A の幅広い範囲をカバーしています。公開されたページでは、200A および 400A のシングルブレード構成と、600A、1000A、および 1500A のデュアルブレード構成が具体的に特定されています。高電流要件については、購入者は正確なモデルと構成をメーカーに確認する必要があります。

SYK18 ナイフ スイッチはどのような規格に準拠していますか?

ソウティア 氏は、SYK18 シリーズは GB/T 14048.3 および IEC/EN 60947-3 に従って設計されていると述べています。プロジェクト固有の認証およびコンプライアンス要件は、調達前に確認する必要があります。

ナイフスイッチはサーキットブレーカーの代わりに使用できますか?

一般的にはそうではありません。ナイフスイッチは主にスイッチングと絶縁を目的としています。サーキットブレーカーは、過負荷や短絡状態の遮断などの保護機能を提供します。 2 つのデバイスは、調整された電気保護システムの一部として連携して動作できます。

高電流ナイフスイッチは一般的にどこに設置されますか?

一般的な用途には、産業用 ESS キャビネット、低電圧バスセクション、太陽光発電電気機器、配電ボックス、制御パネル、発電機システム、主切断位置などがあります。

200-4000A ナイフスイッチを購入する前に確認すべきことは何ですか?

定格電流、動作電圧、AC/DCアプリケーション、極配列、短絡耐量要件、設置寸法、接続方法、動作機構、規格、およびプロジェクト固有の認証要件を確認します。

結論

の200-4000A ナイフスイッチは、信頼性の高い機械的動作と明確なメンテナンス分離が重要な場合に、大電流スイッチングと目に見える電気絶縁のための実用的なソリューションです。 Soutya の SYK18 シリーズは、複数の電流構成、板バネ接触圧、錫メッキ導電性コンポーネント、および産業用 ESS、PV システム、低電圧バスセクション、発電機設備にわたるアプリケーションを組み合わせています。エンジニアや調達専門家にとって、正しいモデルの選択は常に、プロジェクトの実際の電気パラメータと安全要件から始める必要があります。

産業用、商業用、太陽光発電、ESS、または発電機のプロジェクト向けに信頼性の高い大電流絶縁ソリューションを調達している場合、お問い合わせ必要な電流定格、電圧、構成、アプリケーション条件、技術仕様について話し合います。 Soutya は、電気システムに適切なナイフ スイッチ ソリューションの評価を支援し、調達要件に対する専門的なサポートを提供します。
