1000V DC コンバイナボックス 1 In 1 Out アイソレータタイプ

1000V DC コンバイナー ボックス 1 入力 1 出力アイソレータ タイプ、中国製 メーカーは Zhejiang Soutya New Energy LLC で、太陽光発電用に設計されています。 システム。 ABS + PC素材で作られており、難燃性を備えています。 耐衝撃性、UVカット機能を備え、屋外での高い耐久性を実現 ユニットには DC サージ保護装置 1 つと DC ヒューズ 2 つが含まれています ホルダー、およびケージ型 DC アイソレータ スイッチ 1 個。この構成により提供されるのは、 シングルストリング太陽光発電システムの過電流および過電圧保護。

技術的パラメータ

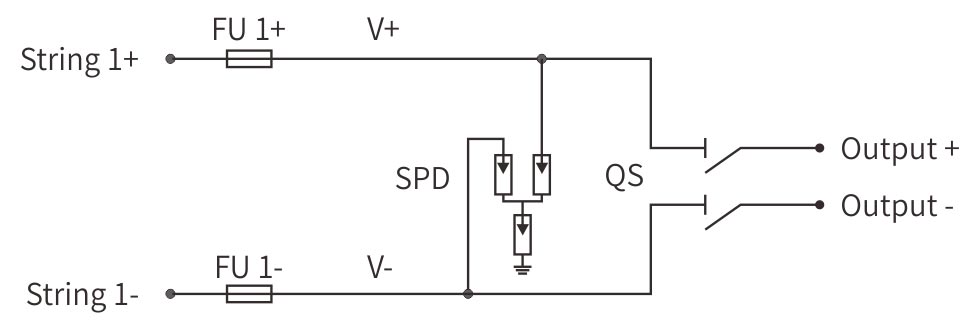

配線図

アプリケーションシナリオ

1.小規模屋上PV – 単列住宅およびブティック

屋根全体が収まるコンパクトなヴィラ、タウンハウス、キオスク、カフェ 1 つの PV 文字列。

1 イン / 1 アウトのアイソレーター ボックスにより、この「1 弦の驚異」に完全な安全性が与えられます。 キット: 住宅所有者のメンテナンス中のロックアウト/タグアウト用ロータリーアイソレーター、DC ストリング故障電流に対するヒューズホルダー、およびルーフトップを吸収する SPD 落雷。 ABS-PC ハウジングは紫外線や雹をはねのけ、 最小の屋根を耐久性のある規制に準拠した発電所に設置します。

2.オフグリッドおよびスタンドアロン電源ノード

ソーラー街路灯、灌漑ポンプ、通信中継器、高速道路 カメラ - グリッドなしで 24 時間稼働する必要がある単一ストリングのサイト。

IP66 の難燃性エンクロージャが塵モンスーンや砂漠の熱を遮断します。 内蔵の漏電監視装置は、地絡が起こる前に作動し、 遠隔中継器。 1 本のケーブル入力、1 本のケーブル出力 - 設置者は取り付け、テスト、および アセットが何十年もオンラインに残ると確信して立ち去ります。

3.太陽光発電補助回路

マルチメガワットのプラント内では、多くの場合、CCTV やインバーターに電力を供給する 2 番目の小型アレイが使用されます ファンまたはビーコンライト。

このサブアレイには、独自の 1 入力 / 1 出力のボディガードが備わっています。 収益ひもから物理的に分離されているため、セキュリティカメラが設置されたときに メインインバーターが電力を販売し続けるため、ラインにはヒューズの交換が必要です。シンプル トポロジ、専用の保護、生産損失ゼロ。
