DC モールドケースサーキットブレーカーの注意点

DC モールドケースサーキットブレーカが AC ブレーカと異なるのはなぜですか?

AC サーキットブレーカーは、自然電流のゼロクロスを利用してアークを消弧します。ただし、DC 電流は連続的であり、ゼロクロスはありません。 DC 回路で使用される標準の AC ブレーカーは故障電流を遮断できず、機器の損傷や火災につながる可能性があります。

専用の直流ノーヒューズ遮断器は、より強力なアーク消弧システム (磁気ブローアウト コイルとスプリッター プレート) を使用して、アークが消えるまでアークを引き延ばし、冷却します。接触ギャップも広くなり、再衝突を防ぎます。これらの違いにより、直流設置には DC 定格ブレーカーが不可欠になります。

DC MCCB を選択するための重要なパラメータは何ですか?

DC 回路ではアーク消滅はどのように機能しますか?

アーク消滅直流ノーヒューズ遮断器アークを長くすることと電圧降下を増やすという 2 つの主な方法を使用します。アークチャンバーには、アークを分割して冷却する鋼製スプリッタープレート (脱イオングリッド) のスタックが含まれています。磁気ブローアウト コイルが磁場を生成し、アークをスプリッター プレートに送り込みます。

接点が離れるとアークが発生します。磁場はアークをスプリッタ プレート内に押し上げ、そこで多くの小さなアークに分割されます。それぞれの小さなアークは維持するためにより高い電圧を必要とするため、合計のアーク電圧がシステム電圧を超えて上昇し、アークが消滅します。 Soutya DC MCCB は、最適化されたアーク チャンバーを使用して設計されており、高い短絡電流下でも信頼性の高い遮断を保証します。

DC モールドケースサーキットブレーカが必要となるアプリケーションシナリオはどれですか?

DC MCCB は、DC 電力を安全に分配する必要がある場所で使用されます。

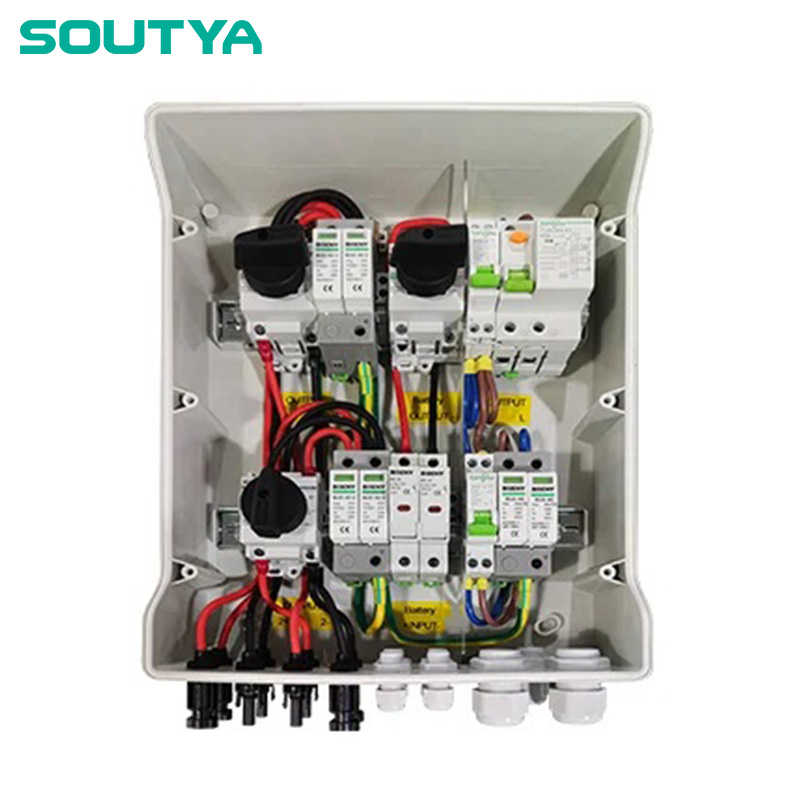

• 太陽光発電 (PV) システム:ストリング結合器、インバータ DC 入力、およびアレイからインバータへの接続が切断されます。
• エネルギー貯蔵システム (ESS):バッテリーラック保護、DCバス保護、コンテナレベルの切断。
• 電気自動車充電ステーション:DC充電器の出力保護。
• DC マイクログリッドとデータセンター:48V、110V、380V DC 分電盤。
• 鉄道と船舶:主力電源と補助 DC システム。

購入前に DC MCCB の品質を確認するにはどうすればよいですか?

品質検証は認証から始める必要があります。 IEC 60947‑2 または UL 489 のリストを探してください。これらの規格には、DC に特有の厳格な短絡テストと耐久テストが含まれています。サプライヤーに認定試験所からの型式試験レポートを依頼してください。

以下もチェックしてください:

• 銘板には定格動作電圧と定格電流のマークが記載されています。
• 極数とその配線構成を明確に表示します。
• 物理的なビルド品質 – 堅牢な端子、明確なマーキング、スムーズなトグル動作。
• 製造トレーサビリティ – バッチ番号、日付コード、品質管理文書。

ソウティアご要望に応じて、完全な技術データシートとテストレポートを提供します。彼らの直流ノーヒューズ遮断器ラインは 250VDC ～ 1000VDC をカバーし、最大 50kA の遮断容量を備えており、ほとんどの産業および実用規模の設備に適しています。

1. IEC 60947‑2:2019。低電圧開閉装置および制御装置 – パート 2: サーキットブレーカー。国際電気標準会議。
2. UL 489:2021。モールドケースサーキットブレーカー、モールドケーススイッチおよびサーキットブレーカーエンクロージャ。アンダーライターズラボラトリー。
3. ワン、L.ら。 「直流ノーヒューズ遮断器におけるアークの動きと消滅」コンポーネント、パッケージングおよび製造技術に関する IEEE トランザクション、vol. 10、いいえ。 3、2020、456–463ページ。
