高電圧 DC 小型サーキットブレーカ

SGB5-40P 中国から供給される高電圧 DC ミニチュアサーキットブレーカー メーカーは Zhejiang Soutya New Energy LLC、1500 V DC、双方向です および 1.5 kA 遮断機能を備えた無極性小型ブレーカー、PV、BESS に最適 EV充電器の保護。

特性

マイクログリッド。
無極性、双方向保護。
過負荷保護。
短い弧。
短絡保護;
高い遮断能力。

証明書: CB、CE、TUV、UKCA

アプリケーションシナリオ

SGB5-40P 高電圧 DC ミニチュアサーキットブレーカーは省スペースを実現し、 1 500 V DC 再生可能エネルギー システム用の安全な双方向保護 - PV、 ストレージ、EV充電器、DC

1. PV DC結合器ボックス

  – 1500 V DC 定格により、より長いストリングが可能になり、ストリングの数が削減されます。 結合ボックス。双方向保護は夜間のリバースを処理します 流れ。

2. 商業用/家庭用バッテリーラック

  – 無極性配線により、バッテリーの並列接続や交換が簡単になります モジュール;熱磁気トリップにより、充放電障害を迅速に分離します。

3. 150 kW+ DC 急速充電ステーション

  – 幅 18 mm の DIN レール設計は、コンパクトな充電器キュービクルに適合します。 1.5kA 遮断容量により内部 DC バスが確保されます。

4. DC マイクログリッドとデータセンター DC 配電

  – 750 V / 1 000 V / 1 500 V DC 分岐回路を保護します。 B、C、D 曲線はさまざまな負荷プロファイルに一致します。

5. 高所または屋外分散型太陽光発電

  – −30 °C ～ +70 °C で最大 2,000 m までディレーティングなしで動作 標高が高く、過酷な環境に適しています。

技術的パラメータ

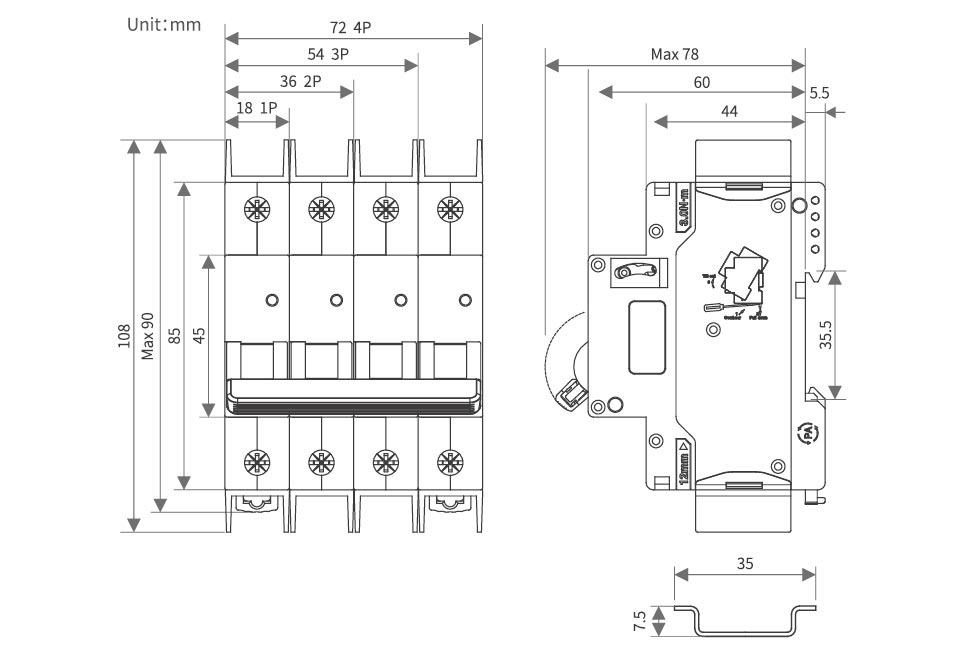

外観および取付寸法

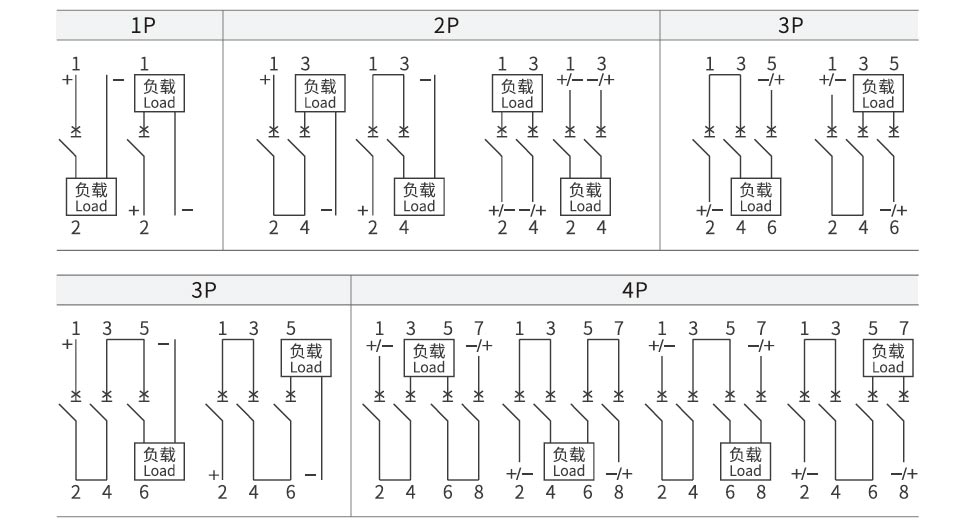

DC配線図

ディレーティング係数

温度ディレーティング係数表

高度軽減係数表

MCBS を並列設置する場合のディレーティング係数表

アクセサリー
