外部DCアイソレータスイッチ

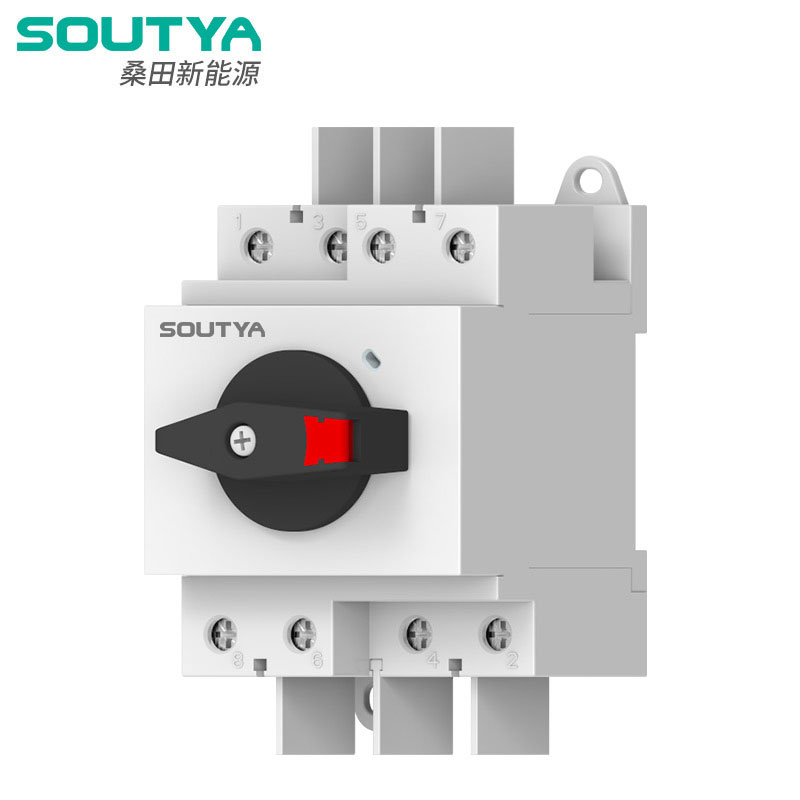

SYDSE-32 外部 DC アイソレータ スイッチ、中国を拠点とするメーカーが提供 Zhejiang Soutya New Energy LLC は、300 ～ 1500 V DC、32 A 非極性です 8mmの接点ギャップとダブルブレーク回転を特徴とするロータリースイッチ 迅速なアーク消弧のための接点。信頼性の高い手動用に設計されています。 PV結合器ボックス、バッテリーストリング、エネルギー貯蔵システムの絶縁。

特性

無極性
IP66保護
ショートアーク
難燃性素材
セルフクリーニング設計の回転接点

アプリケーションシナリオ

1.PVストリングコンバイナーボックス

アイソレータは入力ストリングと DC バスの間に取り付けられ、 インストーラーは、文字列を安全にメンテナンスするための、目に見えるロック可能なブレーク ポイントを使用するか、 障害状態時の迅速なシャットダウン。

2.蓄電池ラック

各クラスターのプラス側とマイナス側の脚に配置されているため、技術者が作業を行うことができます。 バンク全体をシャットダウンせずに個々のバッテリーラックを隔離するため、 ホットスワップサービスと火災安全プロトコルをサポートします。

3.コンテナ化されたESSスキッド

スキッドの外壁の手動 DC 切断装置として使用され、IP66 ハウジングは洗浄やほこりに耐えると同時に、8 mm の接点ギャップが NEC 690.35 および IEC 60364-5-53 の 1500 V 絶縁要件。

4.EV急速充電キャビネット

無極性の双方向設計により、800 ～ 1000 V DC を安全に遮断します。 充電器モジュールとバッテリーパック間のリンクにより、緊急停止または アーク損傷なしでモジュールを交換できます。

5.屋上商用インバータ

インバータ直下に設置し、回転ハンドルをロック可能 インバータ交換時のロックアウト/タグアウトの OFF 位置、または アーク障害の修理により、ルーフエッジコンバイナーに登る必要がなくなります 箱。

技術的パラメータ

配線パラメータ

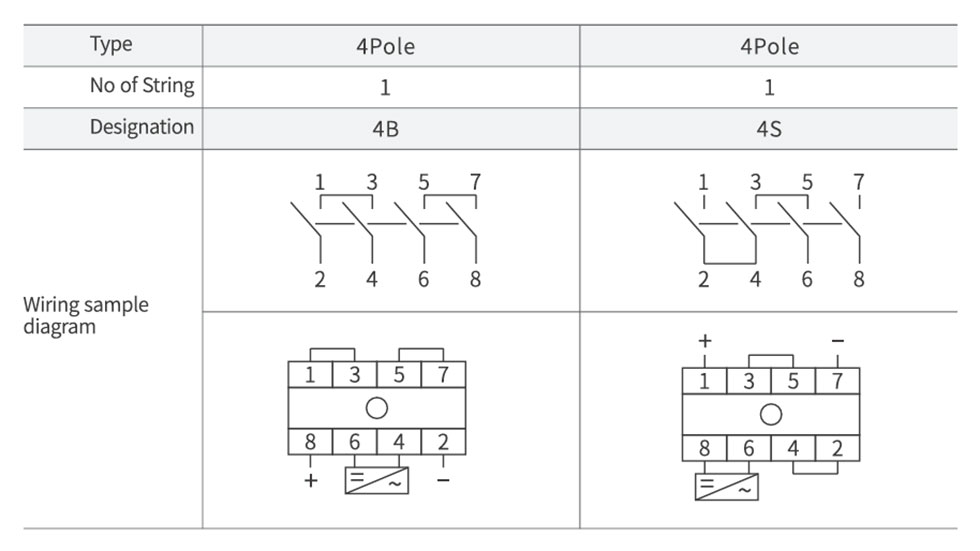

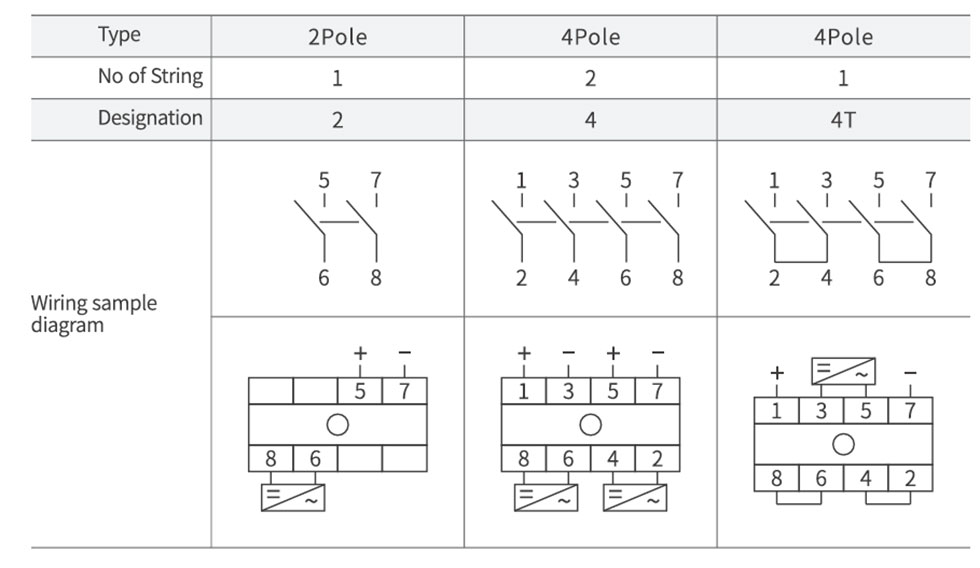

配線図

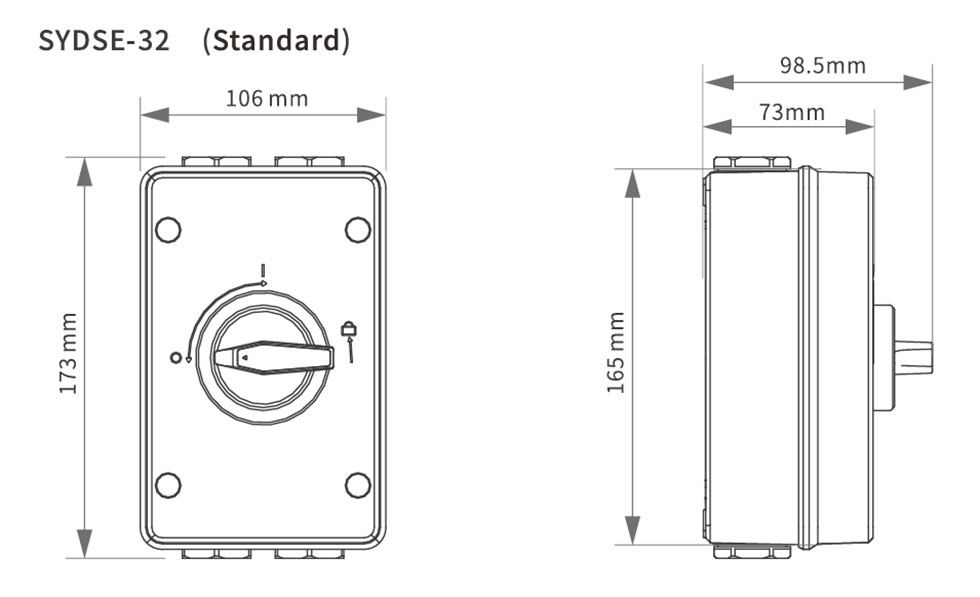

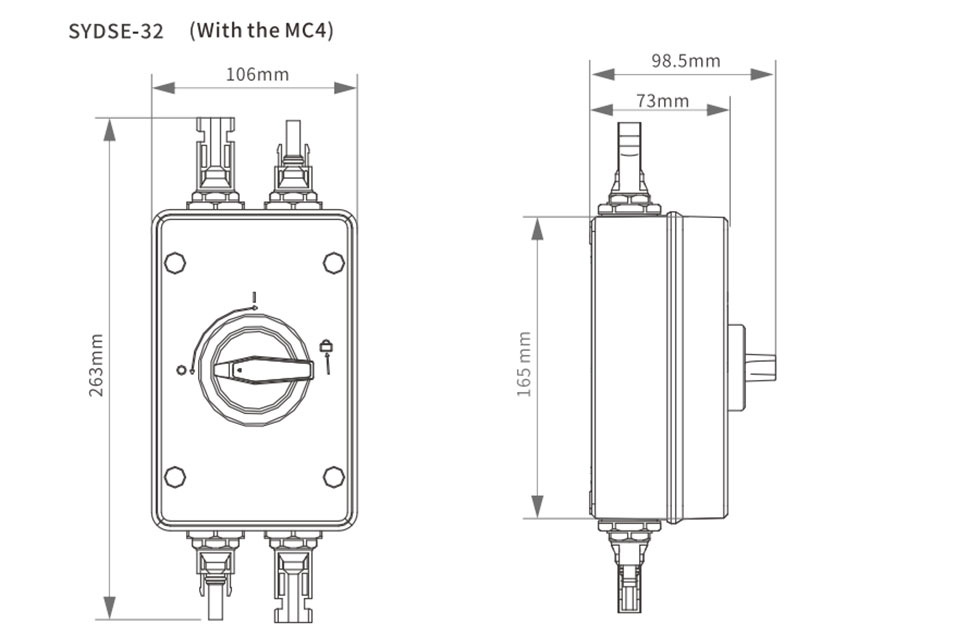

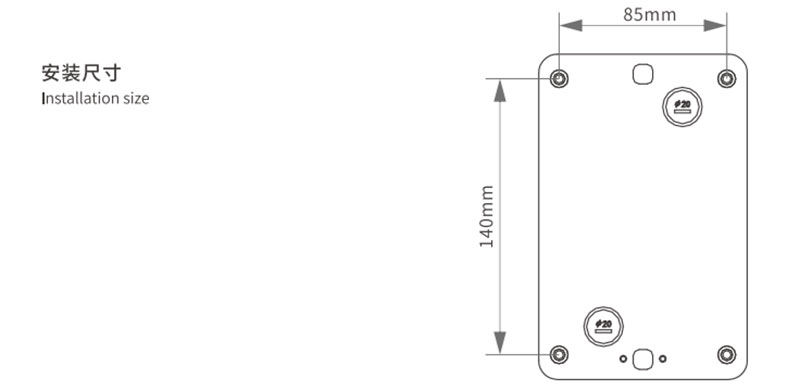

外観および取付寸法
