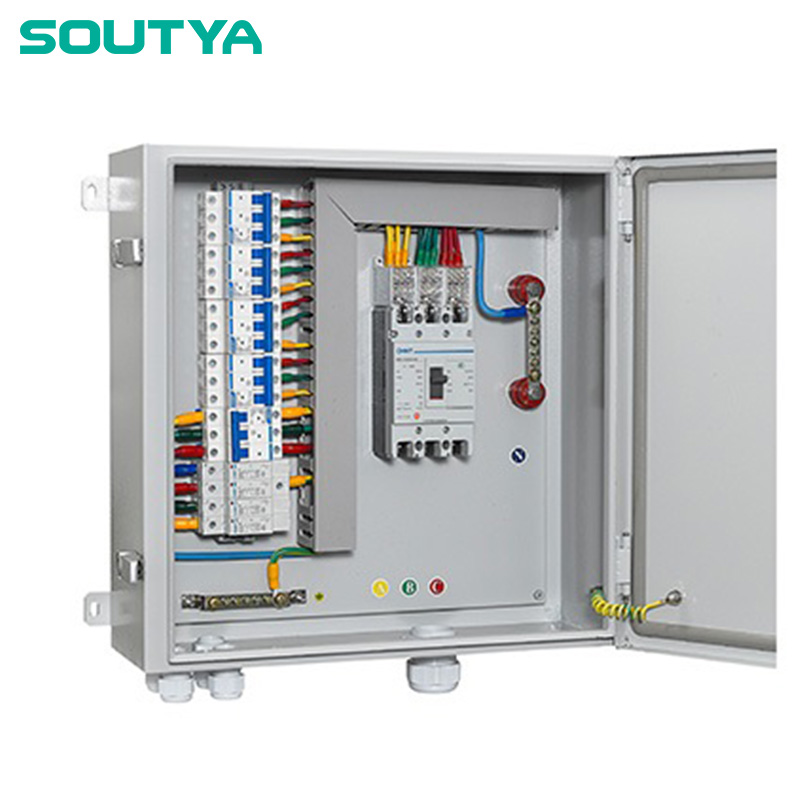

690V AC コンバイナー ボックス 4 入力 1 出力

690V AC コンバイナー ボックス 4 イン 1 アウト、中国のメーカー Zhejiang から供給 Soutya New Energy LLC は、690V 三相インバータ コンバイナ ユニットです 粉体塗装された耐紫外線スチール製の筐体と IP65 / IK10 定格のシーリングにより、耐久性のある屋外パフォーマンスを実現します。エンクロージャーハウス 4 つの 4 極 AC モールド ケース サーキット ブレーカー (160 ～ 250A) 各インバータ入力に対する個別の過電流および短絡保護、 一方、単一の 4 極 AC モールドケースサーキットブレーカー (630 ～ 1000A) は、 可視ブレーク絶縁と結合出力の過負荷保護。 工場で配線された L1、L2、L3、N および PE 銅バスバーにより信頼性が保証されます 通電容量と等電位ボンディング、およびタイプ 2 4 を内蔵 ポール 690V AC サージ保護装置が雷による雷を防ぎます 急増する。最大 4 台のソーラーストリングインバータ (4*110-138kW) 向けに設計されており、 重要な AC 結合、サージ耐性、メンテナンスの安全性を提供します。

アプリケーションシナリオ

1.実用規模の地上取り付けブロック (320 ～ 550 kW)

4 つの 160 ～ 250A MCCB 入力は、最大 4 つの 138 kW ストリング インバータを受け入れます。の 1000 A 出力 MCCB は MV 変電所に電力を供給し、ケーブルの配線を削減し、 大規模なソーラーパーク全体にわたる溝掘削のコスト。

2. セントラルインバータースキッド

インバーターと同じフレームに取り付けられたこのボックスは、「ローカル AC ハブ」として機能します。 — 1 本の大きなケーブルを配線する前に 4 つのインバータ出力を並列接続します。 リングメイン、スキッド配線とメンテナンスアクセスを簡素化します。

3. 商用ルーフトップ アレイ > 300 kW

IP65 スチール製ハウジングと IK10 耐衝撃性により、屋上への設置が可能 スペースは限られています。 690 V 定格のコンポーネントはストリング電圧を上昇させ、切断します。 DC ケーブルの損失を軽減し、AC 側をコンパクトに保ちます。

4. 農業用温室と納屋群

Type-2 690 V SPD は、換気、灌漑、搾乳装置を保護します。 オープンフィールドで一般的な雷サージから保護する一方で、個別の入力 MCCB 農家はクラスター全体をシャットダウンせずに 1 台のインバーターを分離できます。

5. 分散型 4 ポッド商用サイト

各 160 ～ 250 A MCCB は、別の建物のローカル切断として機能します ウィングまたはカーポートポッド。共通の 630 ～ 1000 A 出力 MCCB により計測が簡素化されます SPD がサイト全体を過渡現象から保護しながら、グリッド接続を実現します。 過電圧。
