DC引出型アイソレータスイッチ

SYDSC-32 DC引き出し型アイソレータスイッチ、中国のメーカーが供給 Zhejiang Soutya New Energy LLC は、1500 V DC、32 A ロータリー アイソレータです。 ダブルブレークの回転接点を備えており、迅速なアーク消滅を保証します。 そして高い信頼性。 1200 A の短絡保護定格と 8 mmの接点ギャップ、ソーラーコンバイナの安全な回路絶縁用に設計されています ボックス、バッテリーストリング、およびエネルギー貯蔵システム。

特性

二重接点ロータリー接続
IP66保護
無極性
ショートアーク
難燃性素材

アプリケーションシナリオ

1.PVコンバイナボックス

弦とインバーターの間に取り付けられ、同時に回転ハンドルが取り付けられます プラスとマイナスの導体を切断します。ダブルブレーク接点 1500 V DC アークフリーの絶縁を提供し、設置者に目に見える中断を提供します。 安全なメンテナンスのために必要です。

2.バッテリーエネルギー貯蔵DCパネル

バッテリークラスターのバスバーに取り付けられたアイソレータは、遮断することができます バッテリー側の DC を 1 回の素早い動きで。 1200Aの短絡 緊急時の逆故障電流に耐えるメイクプルーフ定格 シャットダウン。

3.急速充電パイル

800 V 急速充電器内で、4 極バージョンは 2 つの独立した充電器を分離します。 バッテリーが給電します。無極性設計により双方向をサポート IP66 エンクロージャにより屋外での長期使用が保証されます。 信頼性。

4.商用および実用規模のインバータ DC 側

インバータの修理や交換が必要な場合、SYDSC-32 は明確な情報を提供します。 ブレークポイントを設定し、端子へのアーク損傷を防止し、-40 °C ～ 砂漠または高地の植物の場合は +85 °C。

5.コンテナ化されたストレージサブユニット

ヒューズまたはブレーカーと組み合わせてクラスターレベルのメンテナンススイッチとして使用されます。 ヒューズとアイソレータの 2 段階の絶縁スキームを作成し、機能停止を制限します。 範囲を拡大し、システム全体の可用性を向上させます。

技術的パラメータ

配線パラメータ

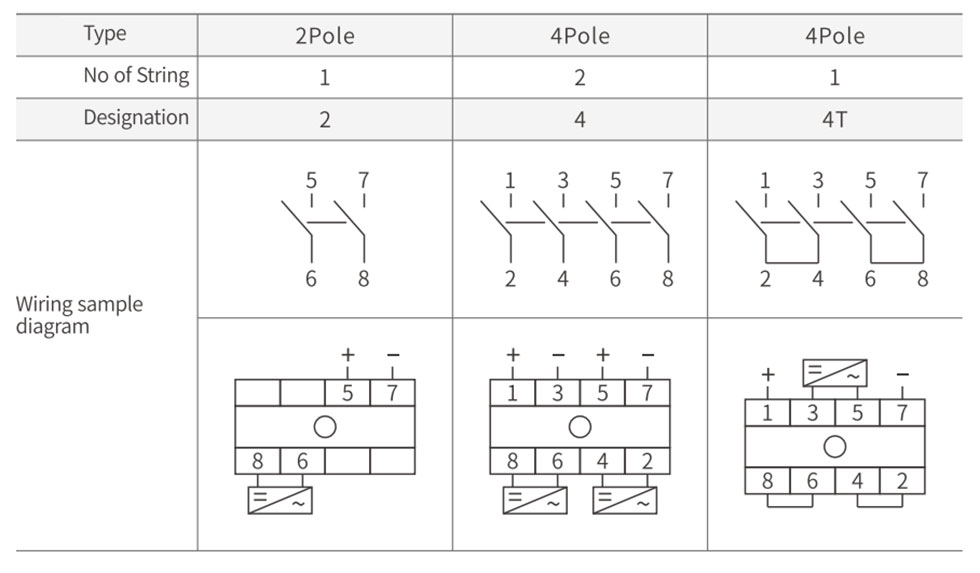

配線図

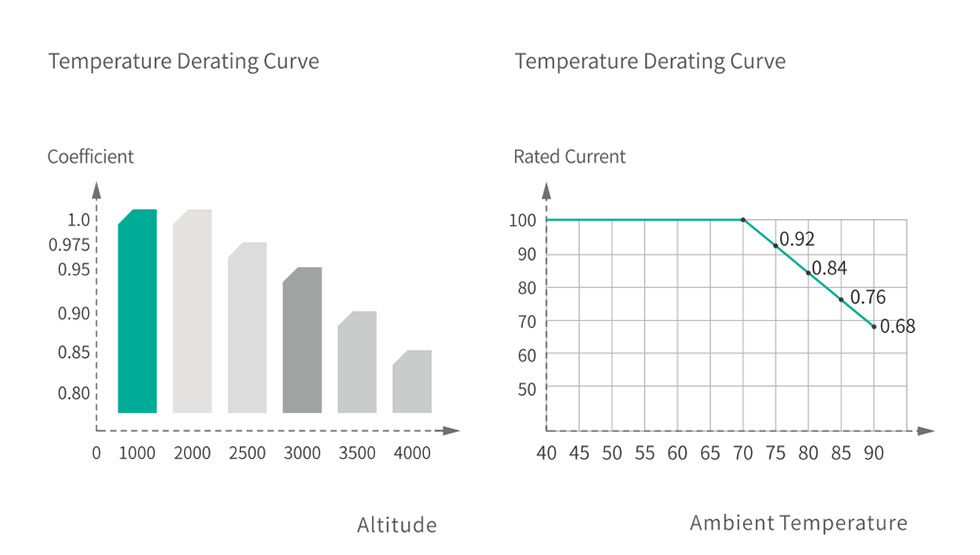

ディレーティングカーブ

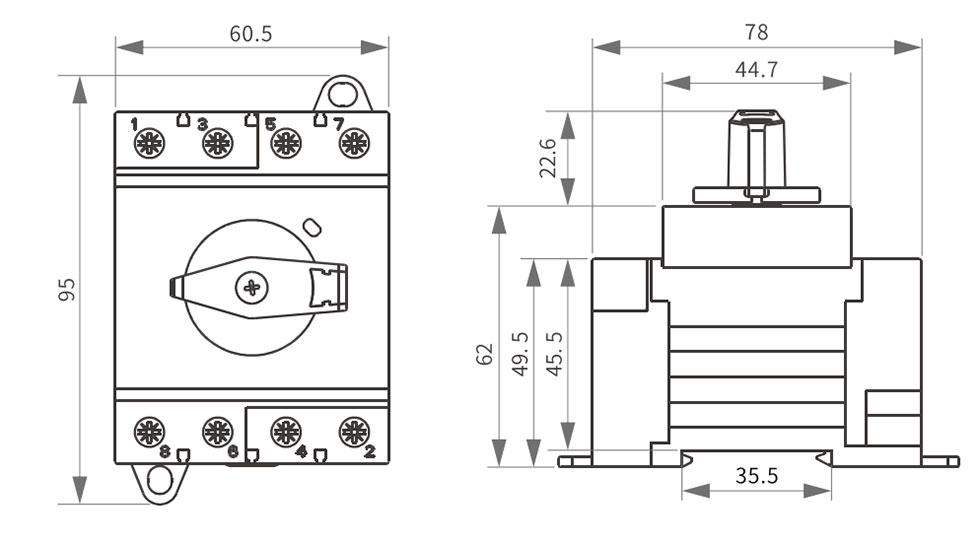

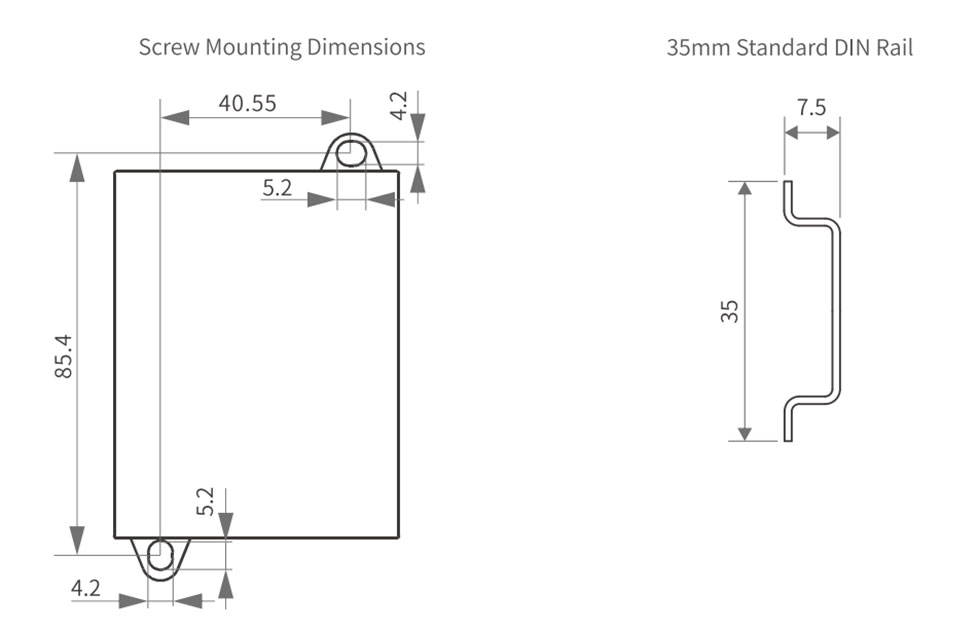

外観および取付寸法
