DC1000V コンバイナボックス 6入力2出力 アイソレータタイプ

1000V DC コンバイナー ボックス 6 入力 2 出力アイソレータ タイプ、中国から供給 メーカーは Zhejiang Soutya New Energy LLC、1000 V DC PV コンバイナ ユニットです 難燃性の PC エンクロージャと IP66 保護を備えており、 高い耐久性と信頼のアウトドア性能。デバイスは統合されています 2 つの DC サージ保護装置、12 つの DC を含む重要な安全コンポーネント ヒューズホルダー、ケージ型DCアイソレータースイッチ2個。ように設計されています 包括的な絶縁保護、漏電保護、接地を実現します。 6ストリング太陽光発電システムの保護。

技術的パラメータ

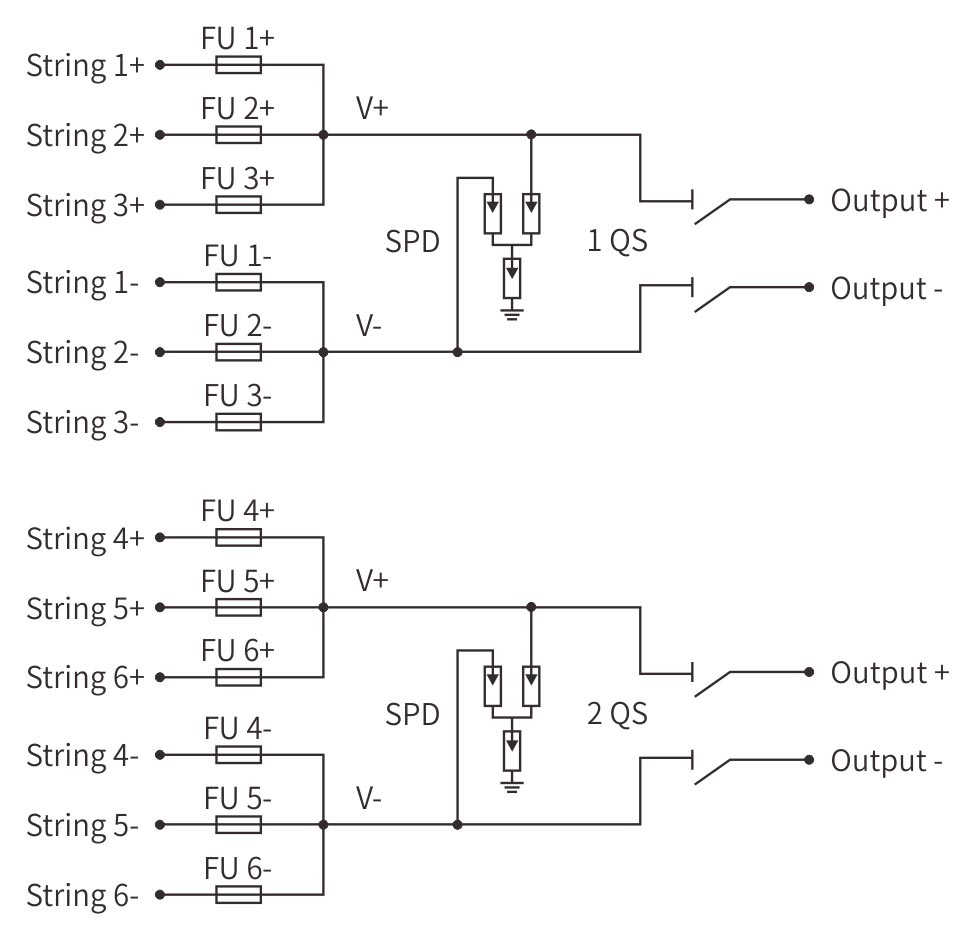

配線図

アプリケーションシナリオ

1.商業・産業用大型屋上

このコンバイナ ボックスは、最大 6 つの PV ストリングをサポートする大規模な商用屋上 (工場、倉庫、ショッピング モールなど) に最適です。ボックスはそれらを 2 つの独立した出力にロールアップするため、重い負荷をインバータ間で分割できると同時に、ツイン アイソレータ スイッチが数秒でロックアウトします。 IP66 により、一年中埃、湿気、屋根上の熱を遮断します。

2.実用規模のソーラーブロック

10 ～ 100 MW ブロックのトラッカー テーブルにスライドします。 6 つのサブアレイが入力され、2 本のホームラン ケーブルが出力されます。それぞれに独自のアイソレーターが付いているため、O&M スタッフは弦交換のためにブロックの半分を残りの部分には触れずにシャットダウンできます。デュアル SPD が近くの落雷を吸収します。

3.ハイパワー農業

納屋またはピボット灌漑畑にクリップして、6 つのストリングでポンプ、冷却装置、穀物乾燥機に動力を供給します。ストリングごとの個別のヒューズは、1 つの畝での地絡による作物給水ライン全体の遮断を防ぎます。紫外線に対して安定した IP66 のシェルは、肥料の粉塵や毎日の洗濯物を笑いものにします。

4.太陽光発電と蓄電ハイブリッド

バッテリー小屋に取り付けます: 6 つのストリングが入力され、出力 A がハイブリッド インバーターに、出力 B が MPPT 充電器に接続されます。どちらの脚もハンドルをひねるだけで分離できるため、技術者は重要な負荷を暗くすることなくバッテリを交換したり、インバータを再起動したりできます。

5.リモートテレコム/オフグリッドステーション

無線とセンサー用の冗長 DC リングに電力を供給する 6 つのスリムなパネルの後ろのポールにストラップで固定します。難燃性の IP66 エンクロージャは、-40 °C の夜や砂漠の太陽にも耐え、一方の側がサービスのために停止している場合でも、2 つの出力脚により通信装置を維持します。
