DC1000V コンバイナボックス 2in1out MCBタイプ

1000V DC コンバイナーボックス 2 In 1 Out MCB タイプ、中国から供給 メーカーは Zhejiang Soutya New Energy LLC で、1000 V DC 太陽光発電です。 コンパクトで高性能の屋外サービス用に構築された文字列集約ユニット。 UV 安定化ポリカーボネートで成形され、IP65 に準拠して密閉されたエンクロージャ 内部コンポーネントを埃、湿気、長時間の太陽光から保護します。 露出。内部には 4 つの DC ヒューズ ホルダーが過電流保護を提供します。 2 つの入力ストリング、クラス II DC サージ保護デバイス (SPD) クランプ誘導 過渡現象、および単一の 2 極 DC 小型回路ブレーカー (MCB) 負荷スイッチングと短絡絶縁の両方を実現します。工場出荷時に配線済み 正、負、PE バスにより低インピーダンスの等電位が保証されます ボンディングを実現し、2-in 1-out 構成により小規模なケーブル配線を合理化します。 ルーフトップまたはトリプルストリングサブアレイ。安全で目に見える破断を実現する設計 メンテナンスの分離と、システム内での重要な文字列レベルの保護 省スペースの壁掛け設置面積。

技術的パラメータ

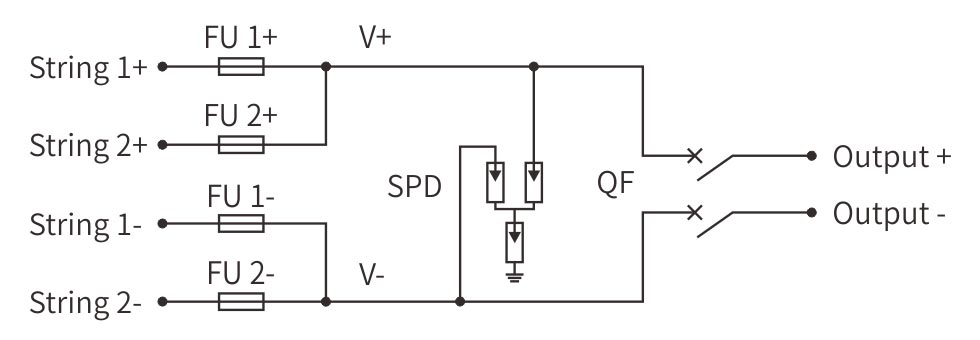

配線図

アプリケーションシナリオ

1.PVストリングの統合 – 小型屋上アレイ

モジュールの下または胸壁に設置されたボックスは、2 つの PV ストリングを結合します。 単一の DC 出力に接続します。 4 つのヒューズ ホルダーで個別のストリングを提供 過電流保護機能を備え、クラス II SPD は、過電流からの誘導サージをクランプします。 近くで雷が発生。フロント操作のMCBにより目に見えるブレイクを実現 絶縁により、インバータのメンテナンス時や屋上での安全なロックオフが可能 介入。

2.農業用 DC フィーダー – 灌漑および家畜システム

ポンプ室または納屋のロフトに壁に取り付けられたこのユニットは、太陽光発電による電力を供給します。 DCからブラシレスポンプおよび搾乳装置まで。 IP66 シーリングにより穀物を排除 粉塵と高圧洗浄水、および統合された MCB により、迅速な洗浄が可能になります。 季節ごとの機器の点検やベルトの交換の前にシャットダウンしてください。

3.遠隔通信シェルター – 重要な通信パワー

タワーコンパウンド内に配置されたコンバイナーは、電力を供給する DC バスバーに電力を供給します。 ラジオヘッドとバッテリーバンク。 SPD は敏感な RF 電子機器を保護します 一時的な過電圧に対しては、MCB がローカル切断装置として機能します。 タワーの接地測定や整流器の交換を行う技術者向け。

4.住宅用クラスターアレイ – 集合住宅のPVブランチ

メーター食器棚または屋根裏部屋のトラス内に固定され、エンクロージャが統合されます。 共有インバータ用の 2 つのモジュール ストリング。難燃性ポリカーボネートと ストリングレベルのヒューズは人口の多い建物の安全性を強化し、MCB は 緊急対応者は、緊急事態中に DC 側を隔離するための単一のラベル付きポイントを使用します。 火災イベント。

5.産業用マイクログリッドノード – バックアップおよびピークシェービング回路

PV をフォークリフト充電器または PLC ラックと結合するスキッドにフランジ取り付けされています。 このボックスは 15 kW の太陽光入力を処理します。二重文字列機能が一致します ピークシェービング需要プロファイル、および調整された SPD + MCB ペア シールド グリッドスパイクとインバータ整流ノイズの両方から敏感なドライブを保護します。
