DC1000V コンバイナボックス 4IN2OUT MCBタイプ

500/1000V DC コンバイナーボックス 4 入力 2 出力 MCB タイプ、中国から供給 メーカーは Zhejiang Soutya New Energy LLC、1000 V DC PV コンバイナ ユニットです 難燃性の PC エンクロージャと IP66 保護を備えており、 高い耐久性と信頼のアウトドア性能。デバイスは統合されています 2 つの DC サージ保護装置、8 つの DC を含む重要な安全コンポーネント ヒューズホルダー、および 2 つの DC 小型サーキットブレーカー。を提供するように設計されています 4 弦の包括的な過電流および過電圧保護 太陽光発電システム。

技術的パラメータ

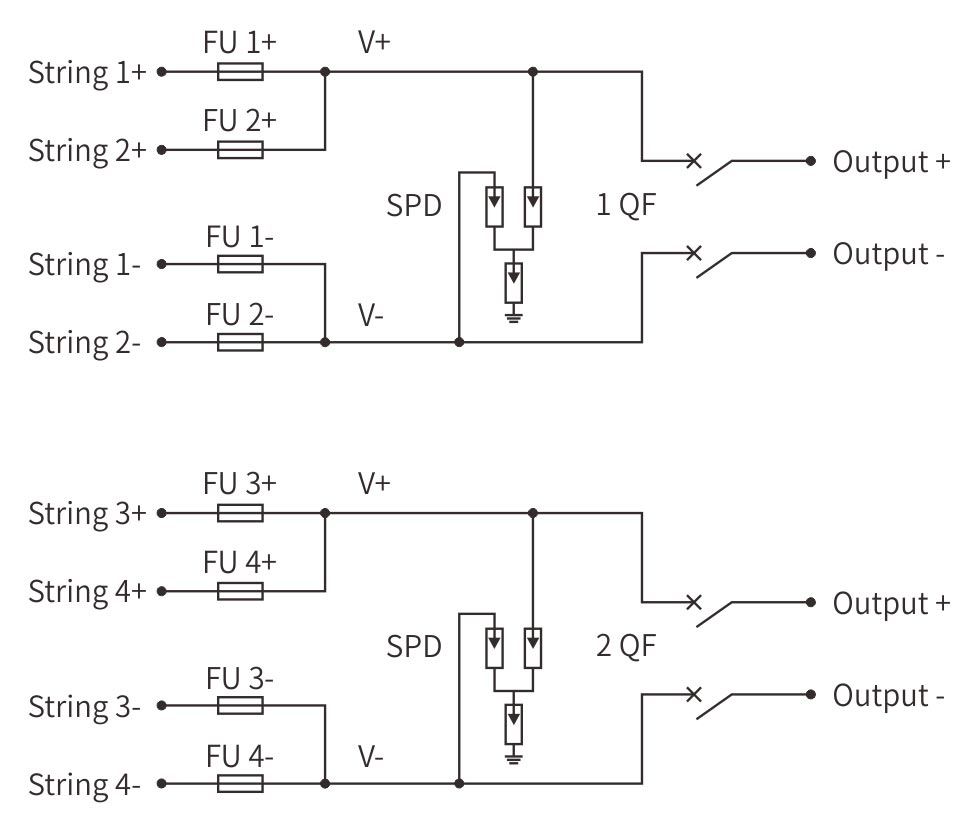

配線図

アプリケーションシナリオ

1.中規模商業・産業用屋上太陽光発電システム

商業ビル（工場、倉庫、ショッピングモールなど）に最適 4 つの PV ストリングを使用し、2 つの独立した出力に統合する必要がある 回路。デュアル MCB により、異なる負荷または インバーター、8 個のヒューズ (ストリングごとに 2 個) により個々のストリングが保証されます。 保護。

2.複数のサブアレイを備えた太陽光発電所

4 つの PV サブアレイが必要な中小規模の太陽光発電施設に適しています。 結合され、2 つのインバータまたはより大きな 2 つのセクションに分散されます。 システム。この構成は効率的なエネルギー管理をサポートし、 冗長性。

3.デュアル出力のハイブリッド太陽光発電システム

太陽光発電と蓄電池を統合したシステム向けに設計されており、 出力が使用されます。1 つは系統接続インバーター用、もう 1 つはバッテリーの充電用です 銀行。デュアル MCB により、メンテナンスや障害時に安全に切断できます。 孤立。

4.農業および灌漑太陽光発電プロジェクト

複数の機器システムに電力を供給する大規模な農業セットアップに最適 (例: 灌漑ポンプ、処理機械) 2 つの出力チャネル経由。の IP66 保護により、農場や田舎などの過酷な環境でも耐久性を確保 地域。

5.産業用マイクログリッドとバックアップ電力システム

二重冗長性を備えた太陽光マイクログリッドを使用する産業施設に最適 クリティカルな負荷の出力。デュアル MCB は独立した回路を提供します を制御し、動作中のシステムの信頼性と安全性を高めます。 メンテナンス。
