DC1000V コンバイナボックス 4 IN 2 OUT アイソレータタイプ

1000V DC コンバイナー ボックス 4 入力 2 出力アイソレータ タイプ、中国から供給 メーカーは Zhejiang Soutya New Energy LLC、1000 V DC PV コンバイナ ユニットです 難燃性の PC エンクロージャと IP66 保護を備えており、 高い耐久性と信頼のアウトドア性能。デバイスは統合されています 2 つの DC サージ保護装置、8 つの DC を含む重要な安全コンポーネント ヒューズホルダー、ケージ型DCアイソレータースイッチ2個。ように設計されています 包括的な絶縁保護、漏電保護、接地を実現します。 4ストリング太陽光発電システムの保護。

技術的パラメータ

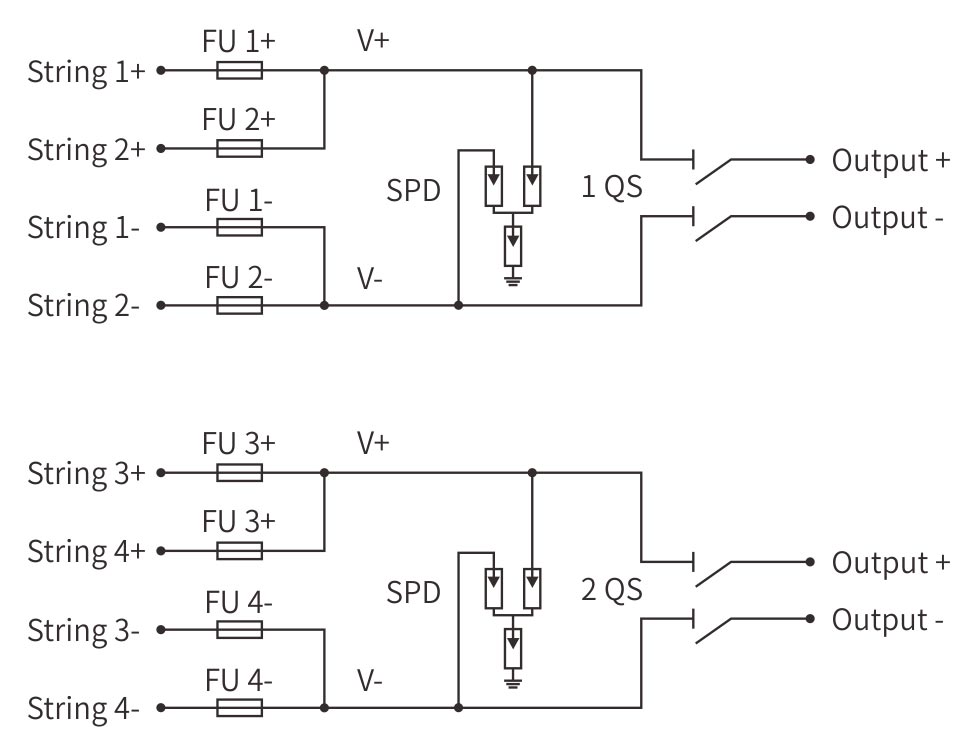

配線図

アプリケーションシナリオ

1.4弦商用ルーフトップ

4 つの PV ストリングを稼働する大型店舗、作業場、倉庫向けに構築 広い屋根の上に。ボックスはそれらを 2 つの独立した出力にマージします。 インバータは作業現場に電力を供給し、別のインバータはオフィスをバックアップします。ツイン ロータリーアイソレータは数秒でロックアウトを実現し、IP66 により砂嵐や騒音を防ぎます。 ホースダウンアウト。

2.太陽光発電サブアレイ

1 ～ 10 MW の太陽光発電所の結合器テーブルにスライドさせて設置します。 4 つのサブアレイが入ってきます。 2 本のホームラン ケーブルが外に出て、それぞれに独自のアイソレーターが付いており、O&M 作業員が作業できるようになります。 フィールドの半分をシャットダウンして、残りには触れずに文字列を交換します。 デュアル SPD は近くの落雷を飲み込みます。

3.ハイパワー農業

納屋の壁やピボット灌漑畑にクリップで固定し、4 本のストリングでポンプを駆動します。 そして穀物乾燥機。ストリングごとの個別のヒューズが地絡を 1 つで停止します 作物全体の水供給を破壊することを防ぎます。紫外線に対して安定したIP66シェルは笑う 肥料の粉塵や毎日の洗い物に。

4.太陽光発電と蓄電ハイブリッド

バッテリー小屋に取り付ける: 4 つのストリング入力、ハイブリッド インバーターへの出力 A、 出力BをMPPT充電器に接続します。どちらのパスも、次のひねりを加えて分離できます。 独自のハンドルがあるため、技術者はバッテリーを交換したり、インバーターを再起動したりすることができます。 クリティカルロードを暗くします。

5.リモートテレコム/オフグリッドステーション

冗長 DC リングに電力を供給する 4 つのスリムなパネルの後ろのポールにストラップを取り付けます 無線機やセンサー用。難燃性の IP66 エンクロージャは -40 °C にも耐えます 夜や砂漠の太陽でも 2 つの出力レッグが通信ギアを維持します。 片側がサービスのためにダウンしているとき。
