ソーラーパネルシステムに合わせて DC コンバイナーボックスのサイズを適切に決める方法

ソーラーパネルシステムが本来あるべき効率的かつ安全に機能しているかどうか疑問に思ったことはありますか?太陽光発電システムの所有者または設置業者は、おそらくパネルとインバーターに注目しているでしょう。しかし、十分なスポットライトが当てられていないことが多い重要なコンポーネントがあります。DCコンバイナボックス。この PV アレイの縁の下の力持ちは、パネルからの複雑な電力の流れを管理し、すべてがスムーズに動作し、保護されることを保証します。間違ったものを選択すると、エネルギーの損失、安全上の問題、イライラするようなシステムのダウンタイムが発生する可能性があります。でソウティア、私たちはこれらの問題点をよく理解しています。長年のエンジニアリングと現場での経験を通じて、私たちは適切なサイズをどのように調整するかを見てきました。DCコンバイナボックス信頼性の高い太陽光発電設備の堅牢なバックボーンを形成します。このガイドでは、この重要なコンポーネントを特定のニーズに合わせてサイズ設定する方法を、専門的かつわかりやすい方法で説明します。

DC コンバイナー ボックスとは正確には何ですか? サイズ設定が重要な理由は何ですか?

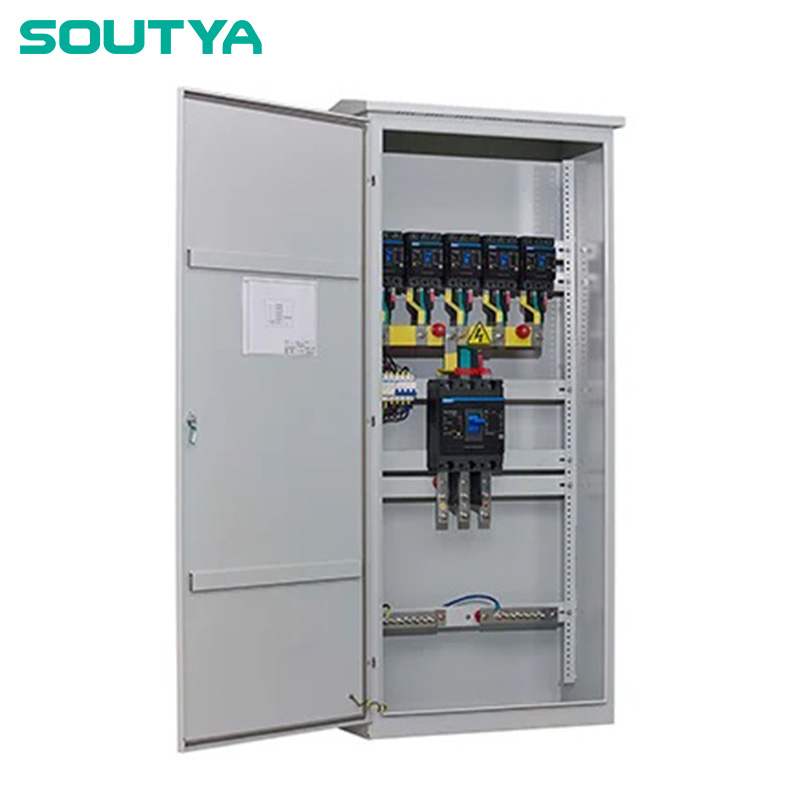

基本から始めましょう。あDCコンバイナボックスソーラーパネルとインバータの間に取り付けられるエンクロージャです。その主な仕事は、複数のソーラーストリング (直列に接続されたパネルのグループ) からの出力を、インバーターに電力を供給する 1 対の導体に統合することです。しかし、それ以上のことができます。各ストリングにヒューズやサーキットブレーカーなどの重要な保護装置が内蔵されており、危険な逆電流や過負荷から保護します。また、システムの監視、メンテナンス、切断のための安全な中央ポイントも提供します。

では、なぜサイジングがそれほど重要なのでしょうか?コンバイナー ボックスが小さすぎると、過熱したり、保護装置が不必要に作動したり、火災の危険さえある可能性があります。特大のボックスは安全ではありますが、必要のない容量にお金を費やし、必要以上に多くのスペースを占有していることを意味します。適切なサイジングは、安全性、パフォーマンス、費用対効果の完璧なバランスを実現します。それはあなたのDCコンバイナボックス通常の条件と極端な条件の両方で、アレイが生成する最大の電流と電圧を処理できます。

最初に計算する必要がある主要な電気パラメータは何ですか?

製品カタログを見る前に、パネル アレイ設計から基本データを収集する必要があります。これは思っているほど難しいことではありません。主に、最大電力電流 (Imp)、短絡電流 (Isc)、開回路電圧 (Voc)、および最大システム電圧の 4 つの重要なパラメーターを操作します。これらの値はソーラー パネルのデータシートに記載されており、地域の温度の影響を受けます。

• 文字列電流:これにより、入力ヒューズ/ブレーカーおよび内部バスバーに必要なアンペア数が決まります。ここでの重要な値は、短絡電流 (Isc)単一パネルの。次に、安全係数を適用します。

• ストリング電圧:これにより、ボックスのコンポーネントに必要な電圧定格が決まります。クリティカル値は開回路電圧 (Voc)現場で予想される最も低い温度に合わせて調整された単一パネル。調整されたパネル Voc に、単一のシリーズ文字列内のパネルの数を掛けます。

これを実際の例で単純化してみましょう。次の仕様の 400W パネルを使用していると仮定します。

• Isc = 10.5A

• Vo = 40.5V

• Voc の温度係数 = -0.3%/°C

ここで、最低記録温度が -10°C で、ストリングごとに 12 枚のパネルがあるサイトを考えてみましょう。計算は次のようになります。

表 1: 主要な電気的パラメータの計算例

これらの計算値 (ストリングあたり約 537 V および 10.5 A) は、製品を選択するための基礎となります。DCコンバイナボックス.

適切な Soutya DC コンバイナー ボックス モデルを選択するにはどうすればよいですか?

コアの電気パラメータを取得したら、次のステップはそれらを互換性のある結合器ボックスに適合させることです。ここがソウティア製品は輝かしく、実際のアプリケーション向けに設計された明確で堅牢な仕様を提供します。いくつかのボックス仕様を考慮する必要があります。

• 最大入力文字列:いくつの個別の文字列を組み合わせる必要がありますか?当社のボックスには、4-in-1、6-in-1、8-in-1、10-in-1、さらに大型の構成があります。

• 最大システム電圧 (Vdc):これはあなたの目標を超える必要があります調整されたストリングボーカル表 1 で計算されます。537V の例では、600V または 1000V 定格のボックスが適しており、1000V の方が将来の拡張に備えてより大きなヘッドルームが得られます。

• 定格ストリング入力電流 (A):ストリングごとのヒューズまたはブレーカーの定格。これは文字列の Isc の少なくとも 156% である必要があります (NEC ガイドラインによる)。当社の 10.5A Isc の場合: 10.5A * 1.56 =16.38A。次に大きい標準サイズ (通常は ) を選択します。20Aヒューズ。

• メイン出力電流定格 (A):主出力ブレーカーまたはヒューズの定格。これは、すべてのストリング入力電流の合計安全性と多様性の係数を掛けます。

サンプル プロジェクトに 6 つの同一の文字列があるとします。選択方法は次のとおりですソウティアモデル：

表 2: Soutya コンバイナボックスの選択ガイド (例: SY-COM-6S)

ご覧のとおり、ソウティアSY-COM-6S モデルは、サンプル システムの要件を満たすだけでなく、それを上回り、重要な安全マージンと貴重なオプション機能を提供します。私たちのDCコンバイナボックスは、信頼性のための余裕と洞察のためのオプションを提供するという哲学に基づいて構築されています。

DC コンバイナー ボックスに関するよくある FAQ は何ですか?

詳細に目を向けると、多くの疑問が生じる可能性があります。ここでは、私たちが遭遇する最も頻繁なもののうち 3 つを紹介します。ソウティア.

FAQ 1: 異なるパネル数または異なるパネルブランドのストリングを同じ DC コンバイナー ボックスに接続できますか?
技術的には可能ですが、ボックスがそのために特別に設計されていない限り、通常は推奨されません。主な問題は電圧の不一致です。電圧が異なるストリング (パネル数や仕様が異なるため) を組み合わせると均等化しようとし、出力の損失と低電圧ストリングへの潜在的なストレスにつながります。最適なパフォーマンスを得るために、すべての弦が標準に接続されています。DCコンバイナボックスパネルのモデル、数量、方向が同一である必要があります。

FAQ 2: コンバイナーボックス内のすべての弦に必ずヒューズが必要ですか?
いつもではありません。米国電気工事規程 (NEC) は重要な例外を規定しています。並列ストリングが 2 つだけの場合は、正常なストリングから障害のあるストリングへの最大逆電流が障害のあるストリングの電流容量を超える可能性が低いため、通常、ストリング ヒューズは必要ありません。ただし、3 つ以上のストリングを並列に接続している場合、各ストリングのヒューズまたはブレーカーは必須過度の逆電流の流れを防止します。すべて標準ソウティアコンバイナー ボックスには、完全なコンプライアンスと安全性を確保するために、ストリングごとに必要な保護が事前に設定されています。

FAQ 3: コンバイナーボックスの IP (侵入保護) 評価はどの程度重要ですか? 何を確認する必要がありますか?
非常に重要です。のDCコンバイナボックス屋外に設置され、雨、ほこり、場合によっては雪にさらされます。シールが不十分だと湿気が侵入し、腐食、短絡、システム障害を引き起こす可能性があります。ほとんどの屋外アプリケーションでは、最小定格は次のとおりです。IP65が推奨されます。この評価は、粉塵の侵入に対する完全な保護と、あらゆる方向からの低圧水噴流に対する保護を保証します。ソウティアエンクロージャは通常、定格が定められていますIP65以上で、過酷な環境条件でも長期の耐久性が保証されます。

物理的および環境的要因はあなたの選択にどのような影響を与えますか?

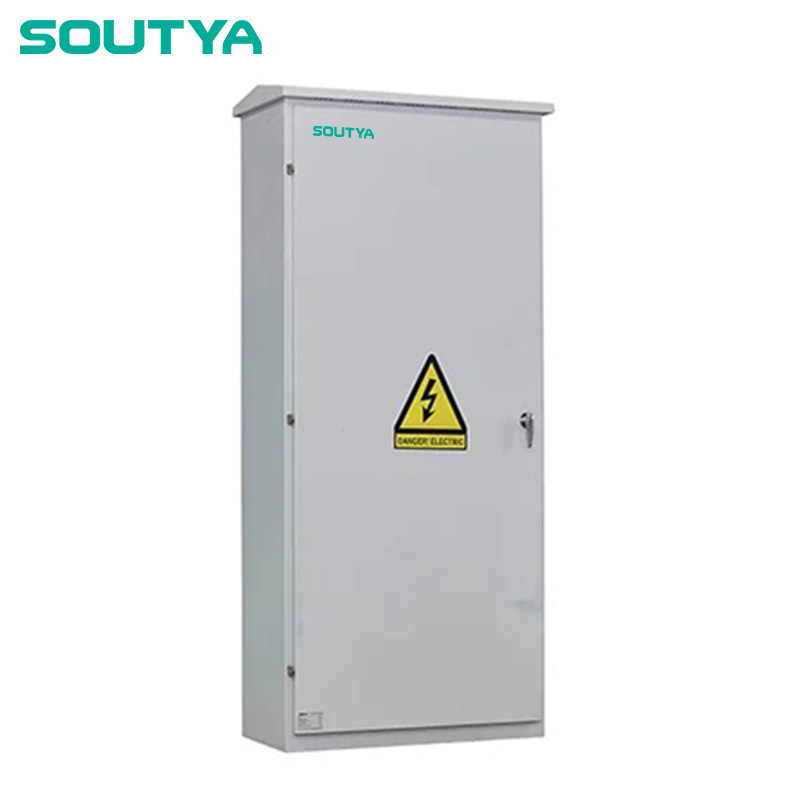

電気仕様は話の半分です。ボックスをどこにどのように取り付けるかも同様に重要です。エンクロージャの材質を考慮してください。誘電体プラスチックはコスト効率が高く、耐腐食性に優れています。一方、金属 (粉体塗装アルミニウムなど) は優れた機械的強度と放熱性を備えています。物理的なサイズは、適切なワイヤ曲げスペースを備えたすべてのコンポーネントに対応する必要があります。電線管入口の位置は配線計画と一致する必要があります。

環境が鍵です。海岸沿いの現場では高い耐食性が求められます。雷の活動が活発な地域では、内蔵の大容量サージ保護装置 (SPD) が交渉の余地がありません。暑い気候の場合は、ボックスの温度定格とそのコンポーネント (ヒューズなど) の定格が十分であることを確認してください。でソウティア、私たちはエンジニアリングしますDCコンバイナボックスこれらの世界的な課題を念頭に置き、時間と要素の試練に耐える素材とデザインを使用しています。

より安全で効率的な太陽光発電システムを構築する準備はできていますか?

サイズの調整DCコンバイナボックス「正しく」は、単に技術的なチェックを行うだけの作業ではありません。それは太陽光発電への投資全体の安全性、効率性、寿命への投資です。文字列パラメータを系統的に計算し、堅牢で適切に設計された製品と一致させることで、主要な障害点を排除し、安心感を得ることができます。

でソウティア、私たちはその安心感を提供することに特化しています。当社の製品範囲DCコンバイナボックスは、精密に設計され、耐久性を考慮して構築され、明瞭に設計されているため、専門家にとって選択と設置のプロセスがよりスムーズになり、長年にわたり信頼できるパフォーマンスが保証されます。私たちはコンポーネントを販売するだけではありません。私たちは、太陽エネルギーシステムが依存する基本的な信頼性を提供します。

特定のプロジェクトを念頭に置いていますか、または独自のセットアップに最適なコンバイナー ボックスを選択するための専門家のアドバイスが必要ですか?当社のテクニカル サポート チームがお手伝いいたします。お問い合わせ今日個別の相談、詳細な製品データシート、またはお近くの販売代理店を見つけるには。より安全でスマートな太陽光発電の未来を一緒に築きましょう。
