DC1500Vヒューズホルダー

SYF5-50P DC 1500V ヒューズホルダー、50 A 太陽光発電セーフティキャリア 中国のメーカー Zhejiang Soutya New Energy LLC によって供給されています。 耐紫外線性ポリカーボネート製パネルマウント保護ユニット ハウジングと IP65 定格のシーリングにより、長期にわたる屋外パフォーマンスを実現します。の ホルダーは 10 × 38 mm gPV ヒューズエレメント (全体 2.2 × 13.2 cm) をロックし、 目に見える遮断により 25 kA の遮断容量の障害除去を実現 表示とメンテナンスの安全性、工場で配線されたプラス、マイナス PE 終端により、信頼性の高い接地の連続性が保証されます。向けに設計 単一または複数ストリングの PV サブアレイに必須の過電流を提供します 絶縁と等電位ボンディング。

技術的パラメータ

アプリケーションシナリオ

1.実用規模の太陽光発電結合器ボックス

1 最大 50 A の 182/210 mm モジュールの 500 V DC ストリング。 10.3 × 85 mm ヒューズ リンク ストリングあたり 28 ～ 40 A を許容し、2.5 MW ブロック内のボックスの数を削減します。

2. 30kW以上の大型商業/産業用屋上

1 300 ～ 1 500 V MPPT を備えた三相 50 kW ～ 110 kW インバータは、25 のメリットを享受できます。 kA の遮断容量と 1 mm の接点ギャップにより、信頼性の高いアーク消弧が可能です。

3.コンテナ型電池エネルギー貯蔵システム（BESS）

1 200 ～ 1 500 V DC バッテリ ラック、最大 2.5 MWh。 50 A 定格で各ラックを保護 一方、25 kA Icu はバッテリーの全短絡電流を処理します。

4.150 kW ～ 400 kW DC 急速充電ステーション

整流器スタックとディスペンサーの間の 1 000 ～ 1 500 V DC バスを保護します。 ヒューズアイソレーターにより、メンテナンス中に閉じることなく安全に引き抜くことができます 充電器バンク全体を充電します。

5.PV+蓄電型EV充電ハブ

同じ 1 500 V バス上でデュアル使用: PV 入力ストリングごとに 1 つのヒューズ アイソレータと バッテリー ラックごとにもう 1 つあるため、予備品や物流が簡素化されます。

6.砂漠または水上太陽光発電プラント

−50 °C ～ +90 °C の動作範囲と IP20 のフィンガーセーフ端子耐性 過酷な屋外または高湿度の環境。 85 mm ヒューズエレメントにより、より高い温度を実現 長いケーブルの場合はスルースルーします。

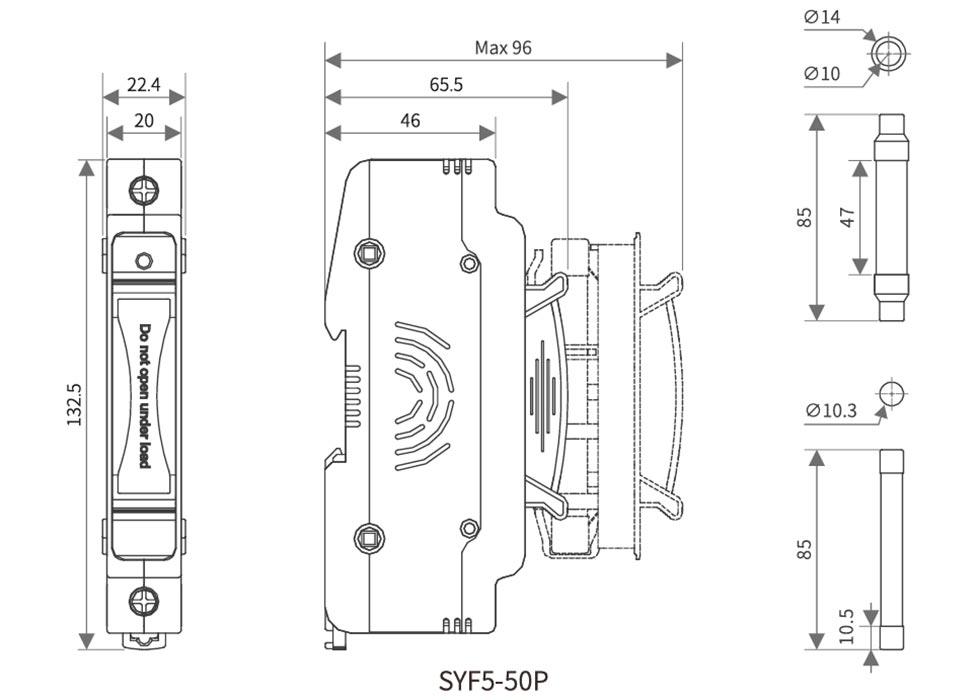

外観および取付寸法

DC配線図
