DC1000Vヒューズホルダー

Soutya の SYF5-3DC 1000V ヒューズ ホルダーは、CE 認証による信頼性の高い保護を提供します。競争力のある見積もりについては、今すぐお問い合わせください。中国のメーカー Zhejiang Soutya New Energy LLC から 3 ～ 15kW の住宅用 PV 用の 1000 V DC、2 ～ 32 A、20 kA 遮断装置です。 コンバイナーボックス。

特性

SYF5 シリーズのヒューズ シェルは高融点 PA66 材料で作られています。 より安全で信頼性が高くなります。
可融性コアは、純銀シートで作られた可変断面溶融物です。 高強度磁器製の溶解チューブにカプセル化されています。溶ける チューブ内には化学処理された高純度珪砂と特殊な石英砂が充填されています。 化学薬品をアーク消火媒体として処理します。溶融物の両端は次のとおりです。 エンドキャップとスポット溶接でしっかりと接続されています。

アプリケーションシナリオ

1.住宅用屋上太陽光発電（3～15kW）

単相 5 ～ 10 kW または三相 10 ～ 15 kW の 1000 V DC ストリング ボックスに適合 システム。 10.3 × 38 mm ヒューズ リンクは、一般的な 6 ～ 25 A ストリング ヒューズに適合します。

2.小​​型カーポート&バルコニーソーラーキット

1000 V 定格は 450 W モジュールの 2 ～ 4 ストリングをカバーします。コンパクトな1Pアイソレータで節約 モジュールの下に取り付けられたプラスチック製の IP65 エンクロージャ内のスペース。

3.家庭用ハイブリッドインバーター・バッテリー回路

内部で 600 ～ 800 V DC バスまで昇圧された 48 V/51.2 V バッテリ スタックを絶縁 5 ～ 10 kW ハイブリッド ユニット。 20 kA 遮断により、バッテリのショート障害が処理されます。

4.家庭用EV用AC充電器（7～11kW）

充電器が内部 800 V DC PFC バスを使用する場合、SYF5-32P がメンテナンスを提供します DC リンク コンデンサの前で絶縁します。

5.低電力DC照明/ガーデンマイクログリッド

小型太陽光発電柱から給電される 380 V/750 V DC 庭または街路灯バスを保護します。 PA66 ハウジングは屋外 -40 °C ～ +90 °C に耐えます。

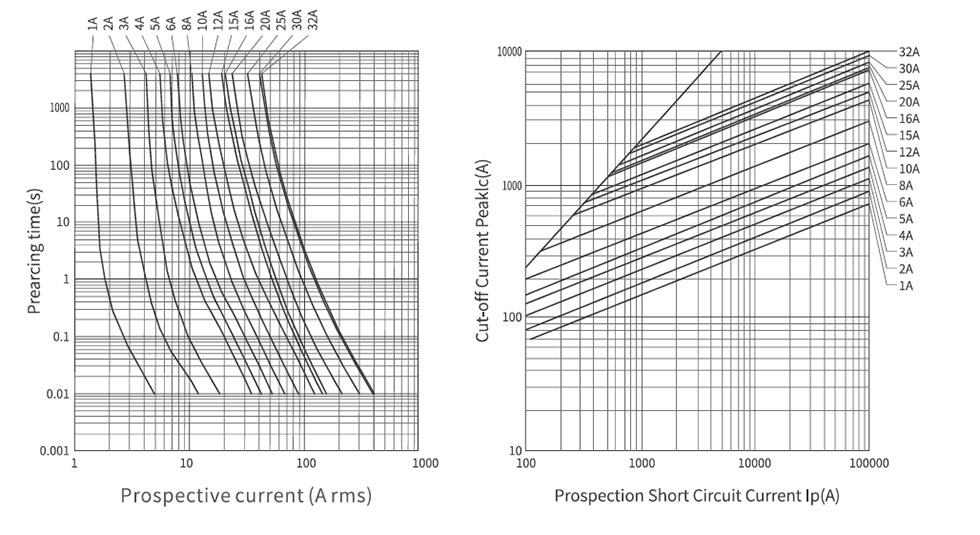

技術的パラメータ

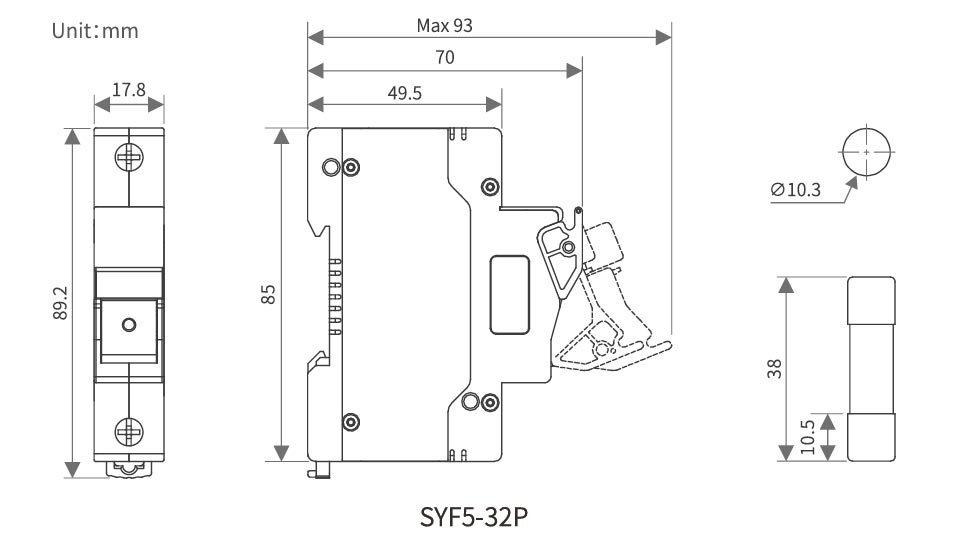

外観および取付寸法

DC配線図
