DC1500Vサージ保護装置

SYS5-40P 1500V DC サージ保護デバイス、中国を拠点とする企業が供給 メーカーは Zhejiang Soutya New Energy LLC、500 ～ 1500 V DC、T2 クラスです 最大放電電流 40 kA および ≤5.2 kV の電圧保護を備えた SPD レベル、フェイルセーフのサーマルディスコネクトと切り替えリモートを備えています SCADA統合用の信号接点、サージ耐性を考慮して設計 実用規模の PV アレイ、コンテナ化された BESS、高出力 EV 充電 インフラストラクチャ。

アプリケーションシナリオ

1.実用規模の1500V太陽光発電所

3.3 MW インバータ ステーションの DC キャビネット内、MPPT 入力ごとに 1 つの SPD 直接および間接的な雷から保護します。 5.2kVの保護レベル 6 kV の絶縁調整に適合し、リモート接点出力は給電します。 集中サージ監視のためのプラントSCADA。

2.コンテナ化BESS（2～5MWh）

1200 ～ 1500 V のバッテリー クラスター バスでは、SPD はレールの横に取り付けられています。 ヒューズ。その熱切断ドライ接点は PCS にループされています 緊急停止回路により、SPD が故障した場合にコンバータを即座にブロックします。 アークの伝播を防ぎます。

3.1500 V 超急速充電ハブ ≥360 kW

整流器キャビネット 1500 V バスと 1000 V バッテリー交換トラックの両方 回路は SPD と並列接続されており、 高電力コンタクタと 1700 V IGBT モジュールの保護。

4.山岳地における農業用太陽光発電トラッカーシステム

トラッカー モーター フィーダー (1000 V) は 1500 V ストリングと並行して長時間動作します 距離。トラッカージャンクションボックスに取り付けられた SPD は、誘導を防止します。 ストリングへの結合によるサージを防止し、PID と結合器を回避します。 絶縁破壊。

5.洋上太陽光発電ブースタープラットフォーム

上面の 1500 V DC 集電パネル、ニッケルメッキ銅端子 塩水噴霧防止コーティングを施したものを使用しています。リモート信号は次のように変換されます。 光ファイバーを陸上制御センターに接続し、リアルタイムのサージステータスを可能にします 海岸から40kmの距離を監視します。

技術的パラメータ

注:T2 カテゴリ SPD は、主に主に次のようなメインの受信キャビネットで使用されます。 流通システム。

付属装置

障害分離装置

サージプロテクターには故障分離保護装置が装備されています。 過熱によりプロテクターが故障した場合、本装置は、 電力網から自動的に切断します。 指示信号。プロテクターが正常に機能している場合、インジケーターは ウィンドウには緑色が表示されます。障害の分離後、ウィンドウは赤色で表示されます。

警報遠隔信号装置

プロテクタはリモート信号接点付きで製造できます。このデバイス ノーマルオープン接点とノーマルクローズ接点のセットが含まれます。とき プロテクタが正常に機能している場合、常閉接点が作動します。 プロテクタの 1 つ以上のモジュールが故障すると、接点が次の状態に切り替わります。 ノーマルクローズからノーマルオープン、ノーマルオープン接点を作動させて 障害信号を送信します。

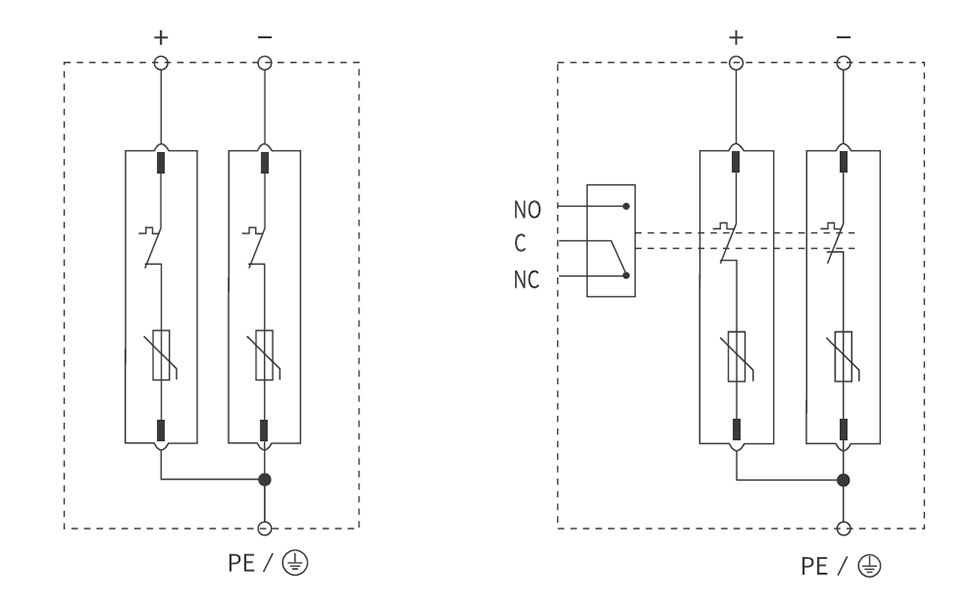

配線図

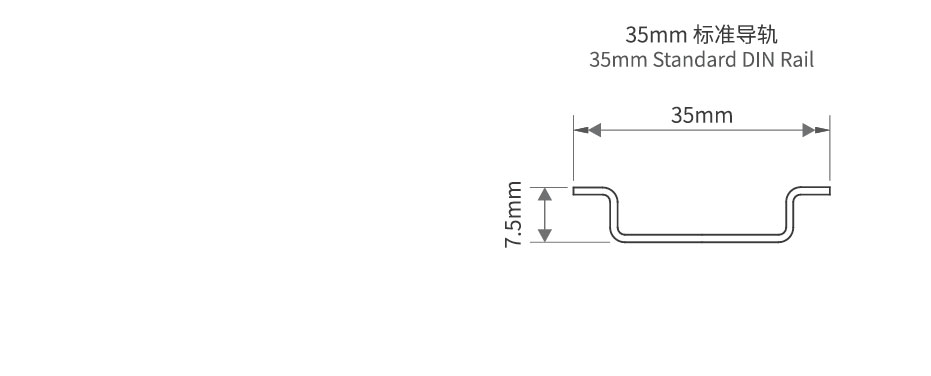

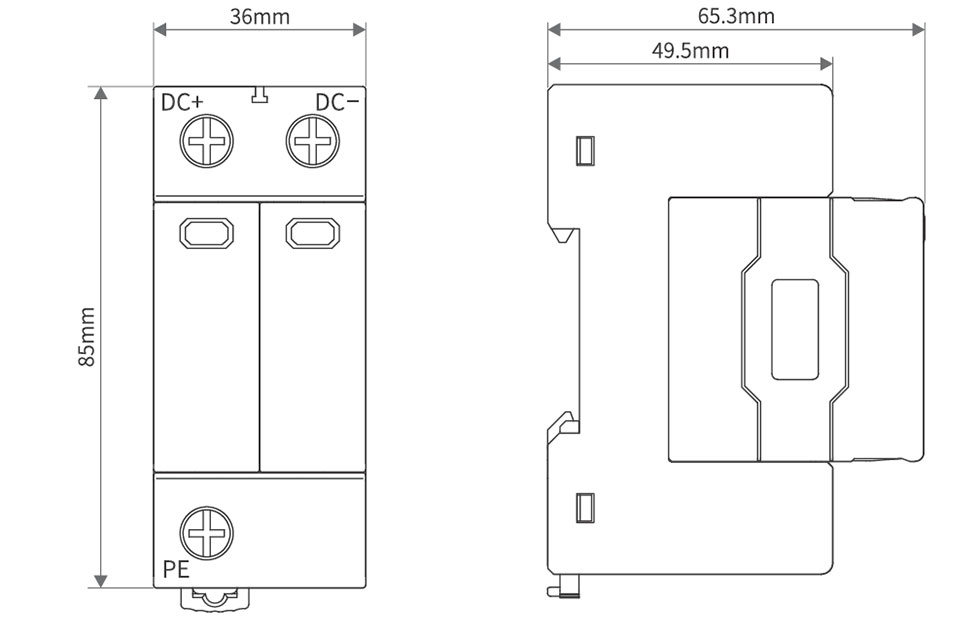

外観および取付寸法
