DC1000Vサージ保護装置

SYS5-40P 1000V DC サージ保護デバイス、中国を拠点とする企業が供給 メーカーは Zhejiang Soutya New Energy LLC、500 ～ 1000 V DC、T2 クラスです 最大放電電流 40 kA および ≤3.9 kV の電圧保護を備えた SPD 住宅内の雷および開閉サージをクランプするように設計されたレベル 屋上太陽光発電ストリング、小規模 C&I 太陽光発電所、家庭用蓄電池 システム。

アプリケーションシナリオ

1.住宅屋上PV

5 ～ 20 kW の単相または三相ストリング インバーターの DC 側に取り付けられ、 誘導雷とスイッチング過渡現象をクランプします。 3.9 kV 保護 レベルは 600 ～ 800 V のストリング絶縁を保護し、IP20 DIN レールにより保護されます。 ハウジングは家庭用分電盤内に収まります。

2.小​​規模C&Iメタルデッキ太陽光発電所

20 ～ 60 kW システムでは、2 つのストリングごとに 1 つの SPD がストリングに取り付けられます。 コンバイナーボックス。リモート信号接点は並列に接続され、 インバータの RS-485 ポート、「SPD 障害」アラームを所有者の携帯電話に送信 アプリと現場検査のカット。

3.家庭用ハイブリッド太陽光発電ユニット

48 V/51.2 V バッテリ スタックとオールインワンの 600 V DC バスの間 インバータ、SPD はバッテリ DC-DC によって発生するスイッチング サージを防止します。 PV モジュールへの反射を防止します。

4.コミュニティDC充電器≤80kW

電源モジュールに電力を供給する 750 V DC バスでは、SPD がアーク発生を抑制します。 頻繁なプラグ/アンプラグサイクルによって発生するサージを防止し、内部 SiC を保護します。 MOSFETとホールセンサー。

5.通信塔の太陽光発電改修

–48 V 負荷は、800 V PV バスと同じ接地ネットワークを共有します。 SPD フィーダーケーブルに沿って電力シェルターに伝わる雷を阻止します。 BBU と輸送機器をオンエア状態に保ちます。

技術的パラメータ

注:T2 カテゴリ SPD は主に配電システムのメイン受電キャビネットで使用されます。

付属装置

障害分離装置

サージプロテクターには故障分離保護装置が装備されています。過熱によりプロテクターが故障した場合、このデバイスは指示信号を提供しながら自動的に電力網からプロテクターを切断します。プロテクターが正常に機能している場合、インジケーターウィンドウは緑色に表示されます。障害の分離後、ウィンドウは赤色で表示されます。

警報遠隔信号装置

プロテクタはリモート信号接点付きで製造できます。このデバイスには、通常開接点と通常閉接点のセットが含まれています。プロテクタが正常に機能している場合、常閉接点が作動します。プロテクタの 1 つ以上のモジュールが故障すると、接点がノーマルクローズからノーマルオープンに切り替わり、ノーマルオープン接点が作動して障害信号を送信します。

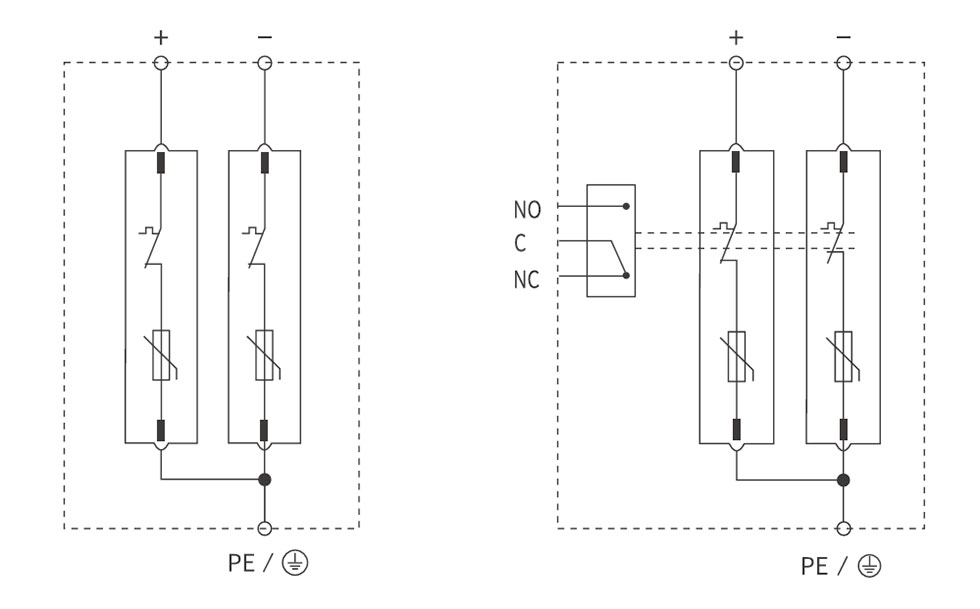

配線図

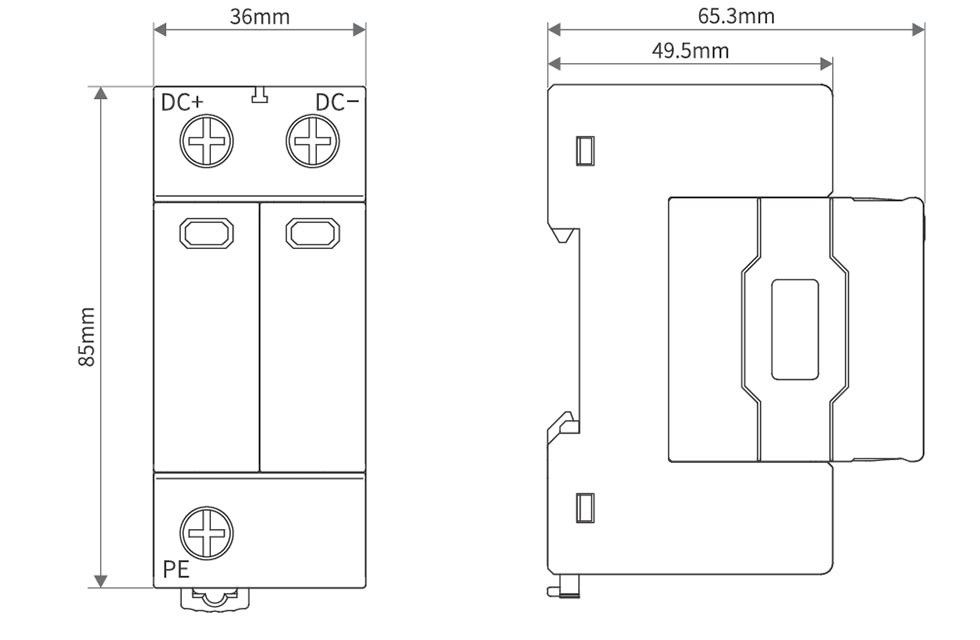

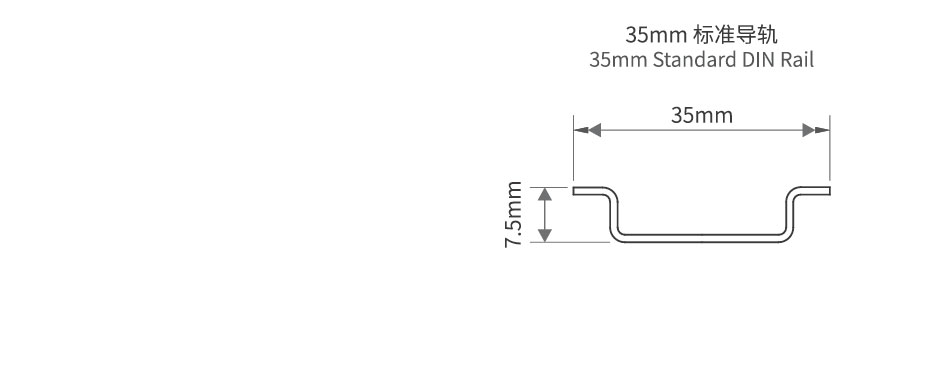

外観および取付寸法
