DC アイソレータ ボックス IP65 エンクロージャ 4 つのストリングが太陽光発電の安全性をどのように向上させるのか

DC アイソレータ ボックス IP65 エンクロージャ 4 ストリングが PV アレイに不可欠なのはなぜですか?

太陽光発電アレイは直流電流を生成しますが、インバータに到達する前に、この直流電流を結合、絶縁、保護する必要があります。あDC アイソレータ ボックス IP65 エンクロージャ 4 ストリング4 つの PV ストリングを収集する中央ハブとして機能し、メンテナンスと緊急シャットダウンのための単一の切断ポイントを提供します。この構成により、コンポーネント数が減り、配線が簡素化されるため、設置とトラブルシューティングのコストが削減されます。

IEC 62548:2016 への準拠は、PV アレイの電気設計の中核要件です。この規格では、絶縁、過電流保護、およびケーブル挿入要件が指定されています。 Soutya の専用コンバイナー ボックスは、これらの義務を満たすように設計されていますが、即席のアセンブリでは一貫した絶縁やアーク保護が実現できません。

複数のスタンドアロン アイソレーターではなく、4 弦コンバイナー ボックスを選択する理由は何ですか?

4 つの個別の DC アイソレータを使用すると、エンクロージャが 4 つになり、取り付けポイントが増え、ケーブルがもつれます。 4 ストリング コンバイナー ボックスは、スイッチング、ヒューズ、およびオプションのモニタリングを 1 つの IP65 定格ハウジングに集中させます。メンテナンス チームは単一のアクセス ポイントを取得し、システムの設置面積が縮小します。

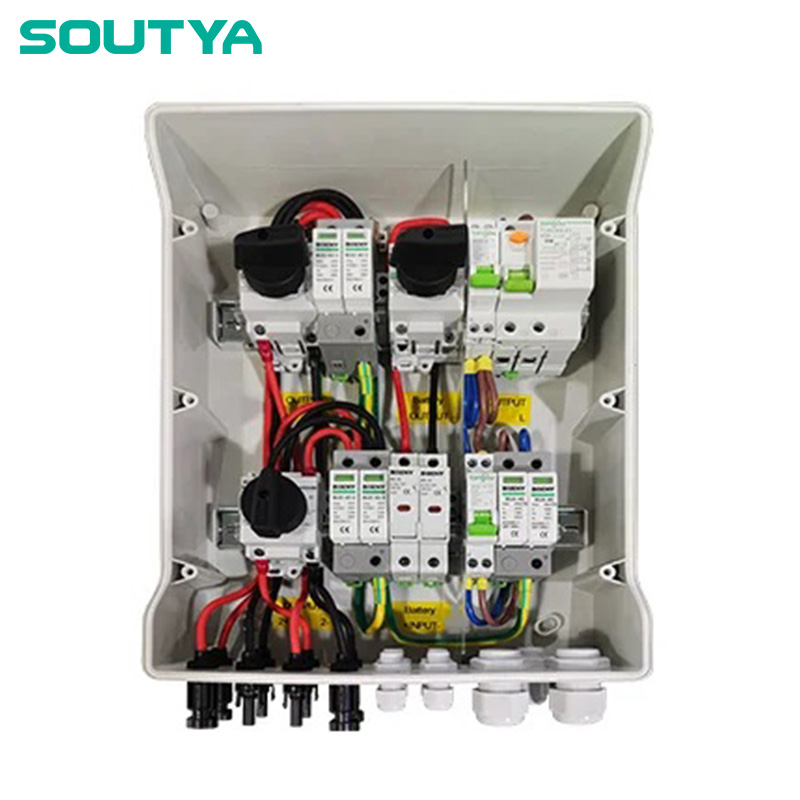

のSoutya DC アイソレータ ボックス IP65 エンクロージャ 4 ストリングは、この分散セットアップを単一の堅牢なユニットに置き換えるように設計されています。屋上および地上設置プロジェクトの場合、この統合により設置時間が短縮され、潜在的な障害点が最小限に抑えられます。

IP65 エンクロージャは屋外環境で DC アイソレータ ボックスをどのように保護しますか?

IP65 は、筐体が防塵であり、あらゆる方向からの低圧水噴流に対して保護されていることを意味します。太陽電池アレイは雨、塵、結露にさらされます。湿気が DC エンクロージャに入ると、接点が腐食し、絶縁が損なわれ、アーク障害や短絡が発生する可能性があります。

DC アイソレータ内の接点は、AC アークのように自己消火しない DC アークにも対応する必要があります。低電圧 DC スイッチの接点電極に関する研究では、材料の選択とチャンバーの設計が接点の耐久性とアーク遮断能力に影響を与えることが示されています。 Soutya はこのエンジニアリングの知識をアイソレーター スイッチに応用し、負荷がかかった状態でも繰り返し安全な動作を保証します。

この Soutya コンバイナー ボックスから最もメリットが得られるのはどの設置シナリオですか?

このコンバイナー ボックスは、商業用屋上システム、産業用カーポート、小規模事業規模の地上マウント、および農業用 PV 設置に最適です。 4 ストリング入力は一般的なインバーター MPPT 構成に適合するため、このユニットは新規構築や改造に簡単に選択できます。

アレイ レイアウトが異なるルーフ プレーンまたはトラッキング列に分散されている場合、中央の 4 ストリング ボックスを使用すると、DC ケーブルの配線と電圧降下が軽減されます。 IP65 エンクロージャにより、追加の耐候性なしで露出した場所に設置できます。

購入者は購入前にどのような技術仕様を確認する必要がありますか?

を指定する前に、DC アイソレータ ボックス IP65 エンクロージャ 4 ストリング、最大入力電圧 (最大 1000V DC)、ストリングごとの電流定格、出力電流定格、およびアイソレータ スイッチの定格を確認してください。また、文字列入力の数、ケーブル入力サイズ、ユニットが融合または監視オプションをサポートしているかどうかも確認してください。

これらのパラメータは安全性とシステムの互換性に影響を与えるため、調達チームは Soutya から公式データシートをリクエストする必要があります。製品が関連規格に基づいてテストされていることを確認することで、現場での故障やコンプライアンス問題を防ぐことができます。

参考文献

[1] IEC 62548:2016。太陽光発電 (PV) アレイ — 設計要件 [S]。 2016年。

[2] 低圧直流スイッチの接点電極の経年変化特性。エネルギー、2021、14(20): 6838。
