1500V DC コンバイナーボックス
1500V DC コンバイナー ボックス 12 入力 1 出力
  • 1500V DC コンバイナー ボックス 12 入力 1 出力1500V DC コンバイナー ボックス 12 入力 1 出力
  • 1500V DC コンバイナー ボックス 12 入力 1 出力1500V DC コンバイナー ボックス 12 入力 1 出力

1500V DC コンバイナー ボックス 12 入力 1 出力

1500V DC コンバイナ ボックス 12 入力 1 出力 MCCB タイプは太陽光発電システム用に設計されており、サージ保護装置とノーヒューズ型回路ブレーカーを統合して、絶縁、過電流、過電圧、および接地保護を提供します。
▶ 構成: DC ヒューズホルダー 12 個、メイン DC MCCB 1 個、DC サージ保護装置 2 個、電流測定ユニット 1 個、正/負バスバーシステム 1 個、および出力端子

1500V DC コンバイナー ボックス 12 入力 1 出力、中国から供給 メーカーは Zhejiang Soutya New Energy LLC、1500 V DC PV コンバイナーです IP66 等級のアルミニウム合金エンクロージャに収容されているため、耐久性が高く、 安心のアウトドアサービス。

内部には 12 個の DC ヒューズ ホルダー、1 個のメイン DC MCCB、2 個の DC サージ保護が取り付けられています デバイス、電流測定ユニット 1 個、正/負バスバー システム 1 個、および 出力端子、統合された過電流、絶縁、サージ、 大規模太陽光発電用の接地およびオプションの漏電保護 植物。

技術的パラメータ

構成
DC SPD*2 個 DCヒューズ*12個 DC MCCB*1 個
SYS5-40P/2P SYF5-32P SYM3Z
▶ 最大動作電圧: 1500VDC ▶ ヒューズの状態を明確に示す照光式インジケーター付き 識別 ▶ 定格絶縁電圧: 1500V DC
▶ 準拠規格:IEC/EN 61643-31 ▶ 定格動作電圧: 1500VDC ▶ 定格電流: 250A
▶ 最大放電電流: 40kA ▶ ヒューズリンク仕様: 10x85mm、16A

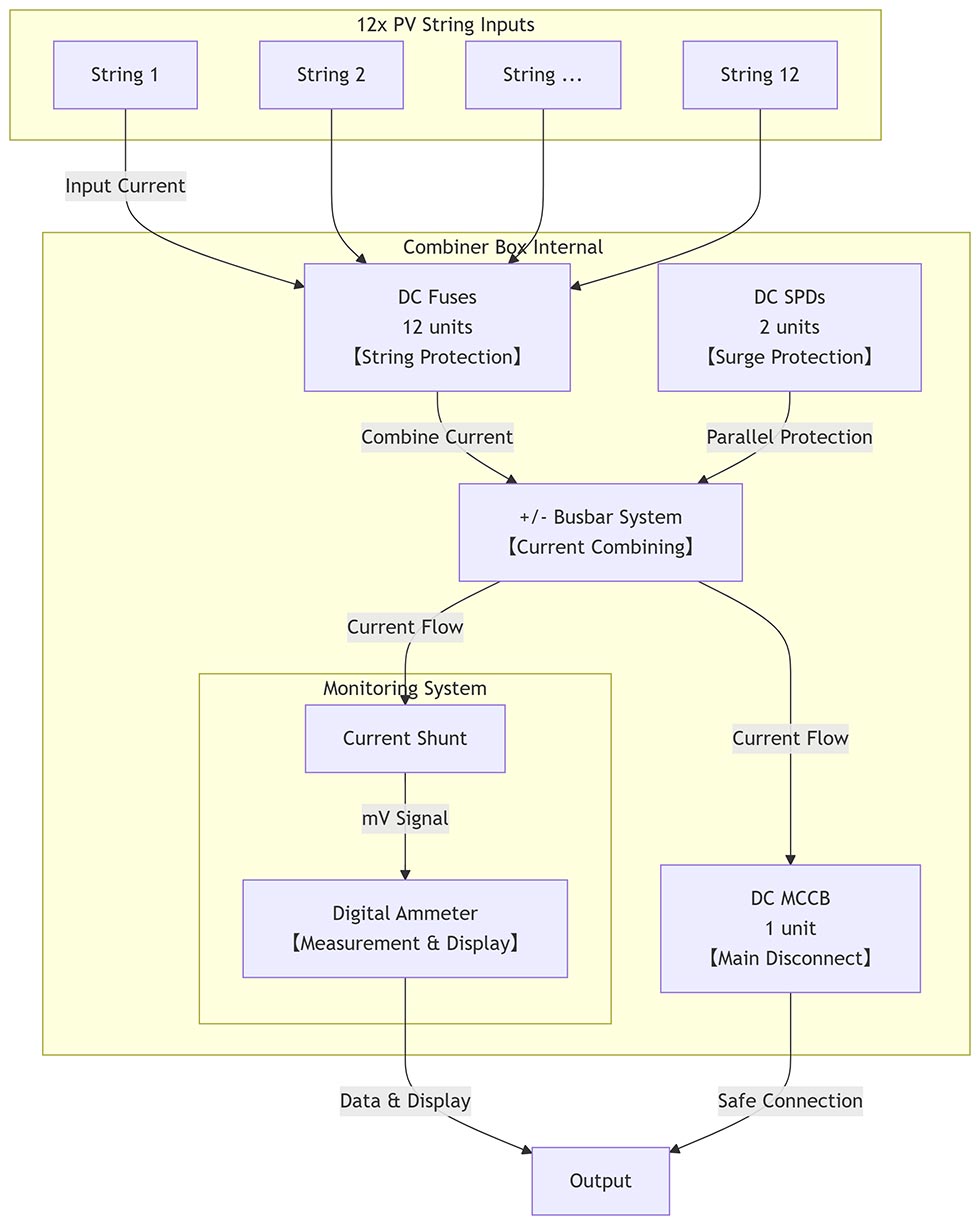

配線図

1500V DC Combiner Box 12 In 1 Out

アプリケーションシナリオ

1.実用規模の地上設置型太陽光発電プラント

ストリングと中央のインバーターの間に配置されたボックスは、最大で 12 入力文字列、ケーブルのホームランを減らし、融合された、 インバータ室へのサージ保護および MCCB 絶縁 DC 出力。

2.大型商業・産業用屋上システム

広い工場の屋根では、ユニットは複数のストリングを 1 つに集めます。 ハーネス、屋上への侵入を最小限に抑え、局所的な隔離を提供します。 アレイ全体をシャットダウンせずにメンテナンスを行うことができます。

3.1500 V DC 農業用/魚用太陽光発電設備

IP66 アルミニウムハウジングとサージ保護により、湿気、ほこり、および フィールドで生成される過渡現象を防止し、リセット可能な MCCB により安全なロックアウトが可能 農作業中や清掃サイクル中。

4.砂漠および高日射量ソーラーパーク

–40 °C ~ +60 °C 向けに設計されたエンクロージャは、砂や紫外線に耐性があります。の 電流測定ユニットは、リアルタイムの文字列レベルでデータを SCADA に供給します 広大な砂漠アレイの断層位置。

5.プレハブスキッドまたはトラッカーDCハブ

コンパクトな 12 対 1 設計は、トラッカー ピアまたはスキッドに直接ボルトで固定されます。 最新の IEC 60269-6 および IEC に準拠しながら、BOM および人件費を削減 1500 V DC PV アセンブリの 61439-2 要件。
